MANUTENZIONE
21
HySpeed HT2000 Manuale di istruzioni 8-23

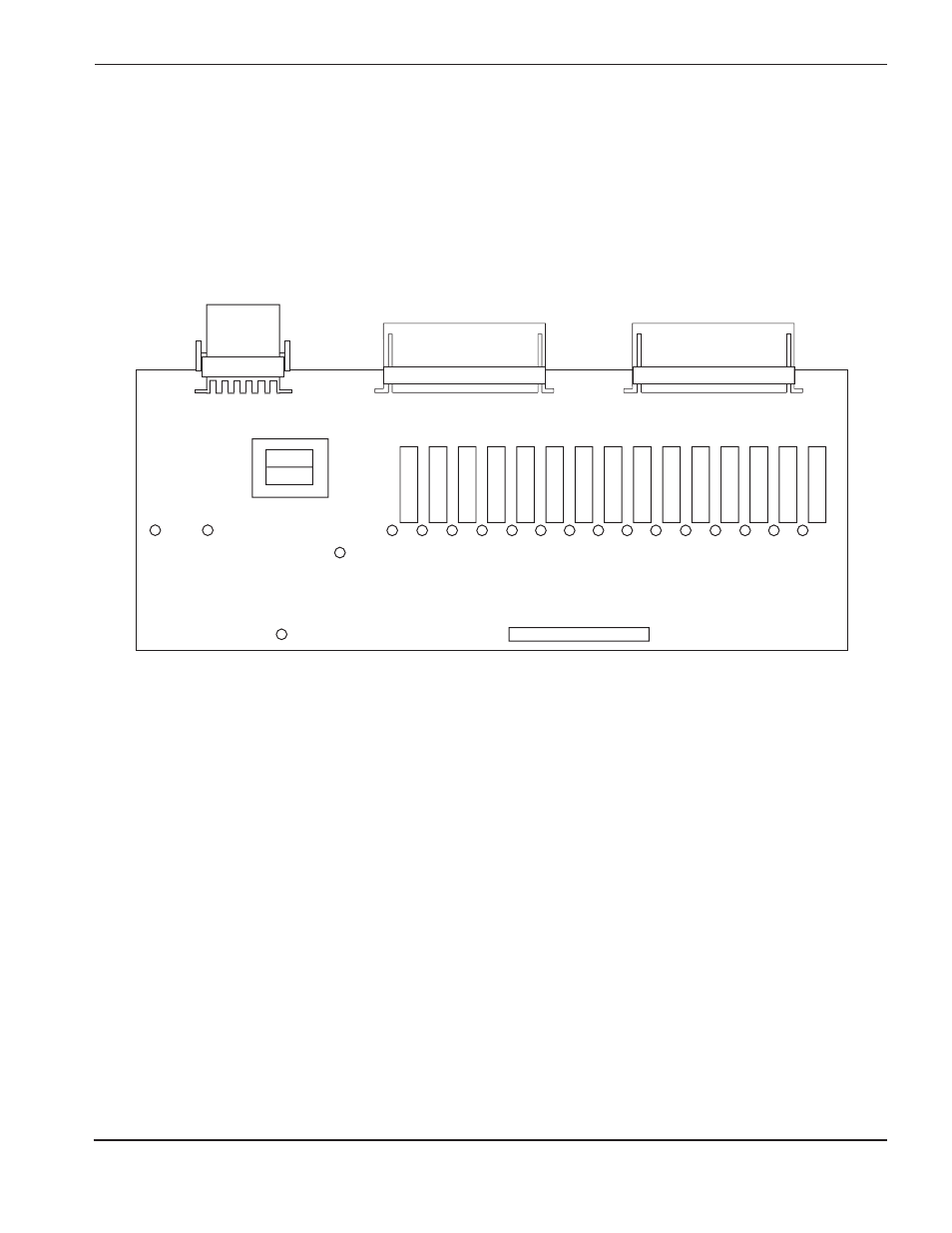

Elenco funzioni delle spie sulla scheda relè
D6: +12VCC D11: SV4B D16: SV1B D22: Non utilizzato
D7: CR1 D12: SV4A D17: SV2 D24: Movimento macchina
D8: SV1A D13: T1 D18: SV3 D26: Non utilizzato
D9: Errore di chiusura graduale D14: Con1 D19: SV7 D28: SV6
D10: SV5 D15: LT1/LT2 D20: Consenso uscita
Rec 2
Rec 3 Rec 4
Rec 1
D6
D26 D24 D22 D28 D19 D13 D12 D11 D10 D9 D8 D7 D14 D15 D16 D17 D18
D20
Condizioni di stato delle spie sulla scheda relè
(Le seguenti spie sono accese se si verificano le condizioni indicate)
Attesa
D6: +12VCC
D8: Elettrovalvola O
2
(SV1A), se nel modo O
2
D16: Elettrovalvola N
2
(SV1B), se nel modo N
2
D19: Elettrovalvola di cappuccio inserito (SV7)
D20: Consenso uscita
D26: Non utilizzato
Prova preflusso
D6: +12VCC
D8: Elettrovalvola O
2
(SV1A), se nel modo O
2
D10: Elettrovalvola di intercettazione plasma (SV5)
D11: Elettrovalvola preflusso (SV4B)
D19: Elettrovalvola di cappuccio inserito (SV7)
D20: Consenso uscita
D26: Non utilizzato
D28: Elettrovalvola gas di protezione (SV6)
