FUNZIONAMENTO
2/19/98
6-6 HySpeed HT2000 Manuale di istruzioni

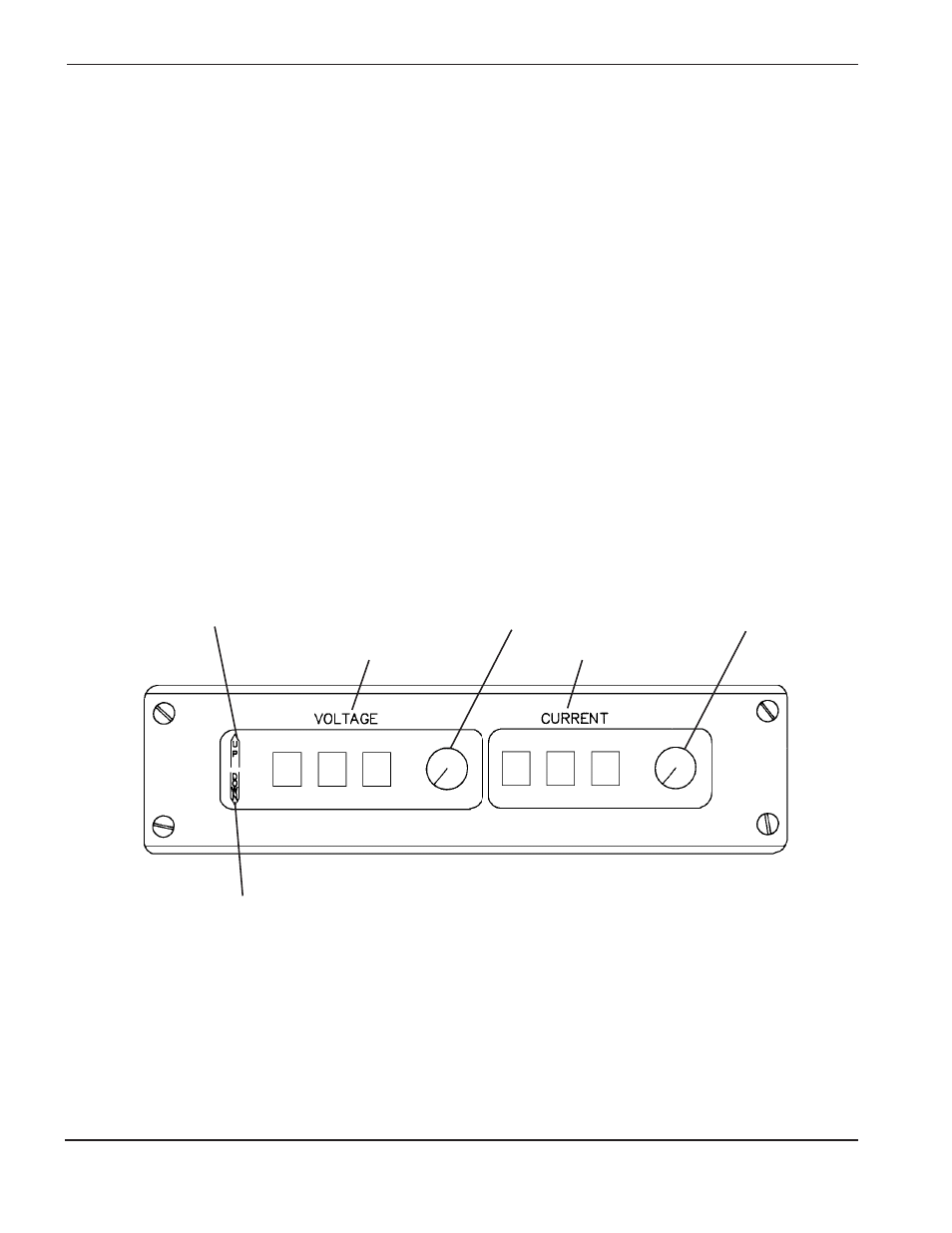

Figura 6-3 Indicatori e comandi del quadro anteriore tensione/corrente (VC) remoto digitale (DR)
LED DI SOLLEVAMENTO
LED DI
ABBASSAMENTO
Manopola di
regolazione corrente
Manopola di
regolazione tensione
TENSIONE CORRENTE
Indicatori e comandi del quadro anteriore (continuaz.)
Modulo tensione/corrente (V/C) remoto digitale (DR) (Fig. 6-3)
• Potenziometro di regolazione TENSIONE
Regola la tensione dell’arco di taglio da 100 a 200 volt. I valori vengono scelti dalle Tabelle di Taglio e
dipendono dal tipo di metallo da tagliare e dallo spessore di quest’ultimo.
• LED della TENSIONE
Visualizzano la tensione di taglio.
• Potenziometro di regolazione CORRENTE
Regola la corrente dell’arco di taglio da 40 a 200 amp. I valori vengono scelti dalle Tabelle di Taglio e
dipendono dal tipo di metallo da tagliare e dallo spessore di quest’ultimo.
• LED della CORRENTE
Visualizzano la corrente di taglio.
• LED di SOLLEVAMENTO/ABBASSAMENTO
Indicano che è in corso la regolazione dell’altezza della torcia verso l’alto od il basso.
