FUNZIONAMENTO: COLLETTORE ALL’ARGON-IDROGENO
20
HySpeed HT2000 Manuale di istruzioni 7-7

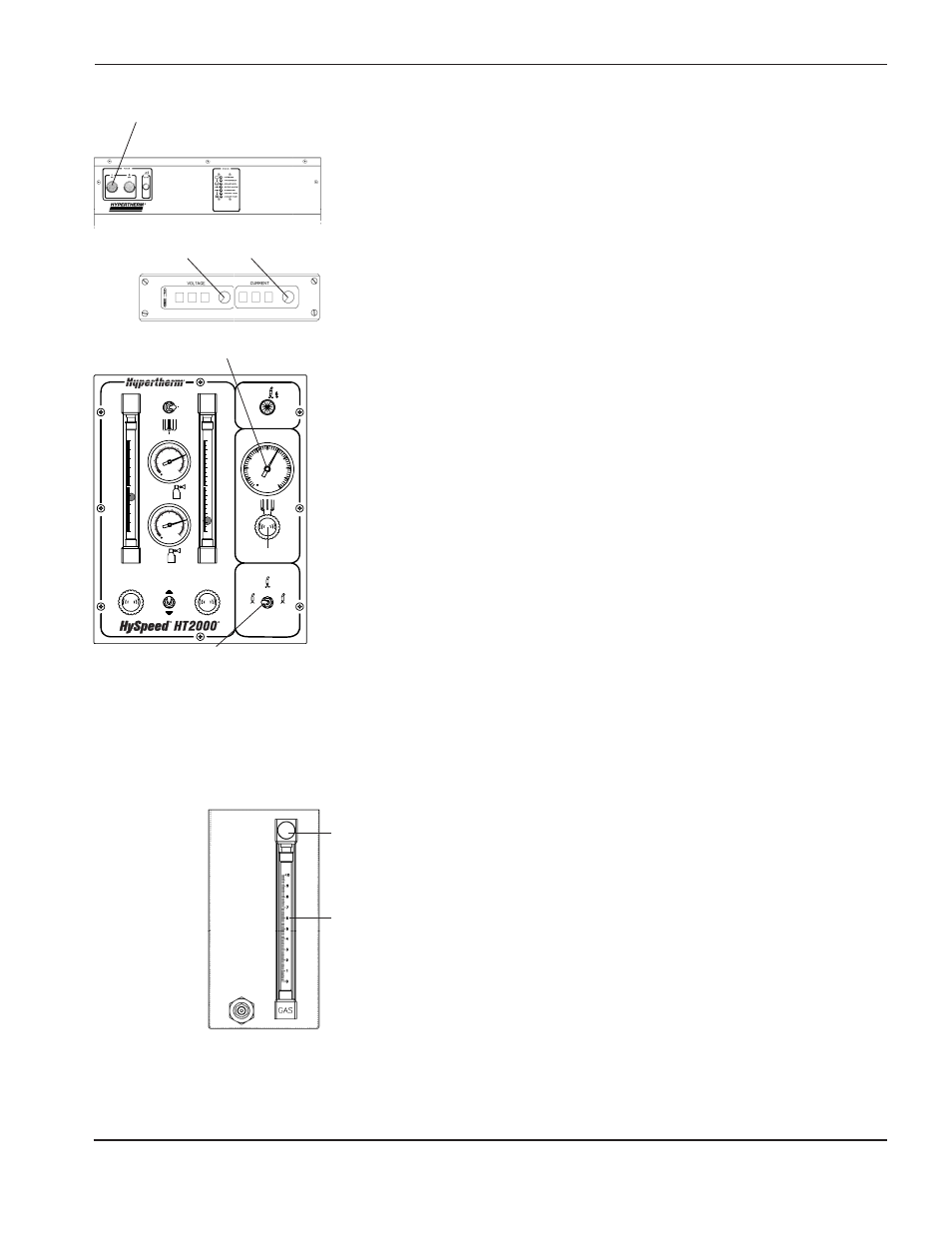

Inserire l’alimentazione elettrica e regolare la tensione/corrente
1. ACCENDERE l’interruttore generale. Consultare Indicatori di stato prima
dell’avviamento, nella Sezione 6.
2. Accendere l’alimentatore elettrico premendo il pulsante di ACCENSIONE
ALIMENTAZIONE (1) (PB1) presente sull’alimentatore dell’HT2000.
Assicurarsi che la spia luminosa di colore verde di ACCENSIONE
ALIMENTAZIONE si illumini. Se la spia di ACCENSIONE ALIMENTAZIONE
non si illumina, consultare il manuale di installazione HT2000 per la corretta
impostazione.
3. Impostare la TENSIONE e la CORRENTE sul modulo DR V/C. Selezionare
la corrente d’arco e la tensione d’arco in base alle Tabelle di Taglio per il tipo
e lo spessore del metallo da sottoporre al taglio di test.
Regolare i gas H35
1. Impostare S2 sulla consolle del gas su Test Preflusso. Verificare che il
regolatore di alimentazione dell’argon-idrogeno indichi 8,2 bar.
2. Osservare il flussometro (FM1) sul collettore all’argon-idrogeno ed impostare
la percentuale della portata del gas di plasma di Preflusso facendo
riferimento alle Tabelle di Taglio e ruotando la manopola di regolazione del
flussometro dell’argon-idrogeno (MV1).
3. Osservare il manometro del gas di protezione (PG3) sulla consolle del gas
ed impostarlo secondo le specifiche della Tabella di Taglio ruotando la
manopola di regolazione del gas di protezione (MV4).
4. Impostare S2 su Funzionamento una volta impostati i valori di portata di
test funzionamento.
Adesso il sistema è pronto al funzionamento.
PLASMA
N 2 /Air O 2
SHIELD
N 2 /Air
psi
psi
psi
DC
N 2 /Air
O 2
O 2 PLASMA
Cut Flow PreFlow PreFlow
Run
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
Test
Preflow
Test
Cutflow
S2
MV4
PG3
PB1
TENSIONE CORRENTE
MV1
FM1
