Torcia della macchina hyspeed ht2000 -6, Consolle remota ad alta frequenza -6, Alimentatore (continuaz.) – Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 Manuale d'uso
Pagina 23
16"
12-3/8"
13-5/8"
14-5/8"
5/16"
dia. (4)
17.75 (450.85)
11.75 (298.45)
3.62 (91.92)
2" (50 mm) or
1.75" (44 mm)
See Section 9
2.38
(60.48)
45
°
2-6
HySpeed HT2000
Manuale di istruzioni
SPECIFICHE
20
Alimentatore (continuaz.)
Massimo spessore di taglio ......................................50 mm
Corrente massima ad un ciclo di lavoro del 100% ...200 amp.
Flusso del gas di plasma ..........................................Consultare le Tabelle di taglio nella sezione
Flusso del gas di protezione.....................................Funzionamento per i requisiti specifici dei gas.
Portata refrigerante acqua........................................3,0 l/min
Peso .........................................................................1,13 kg

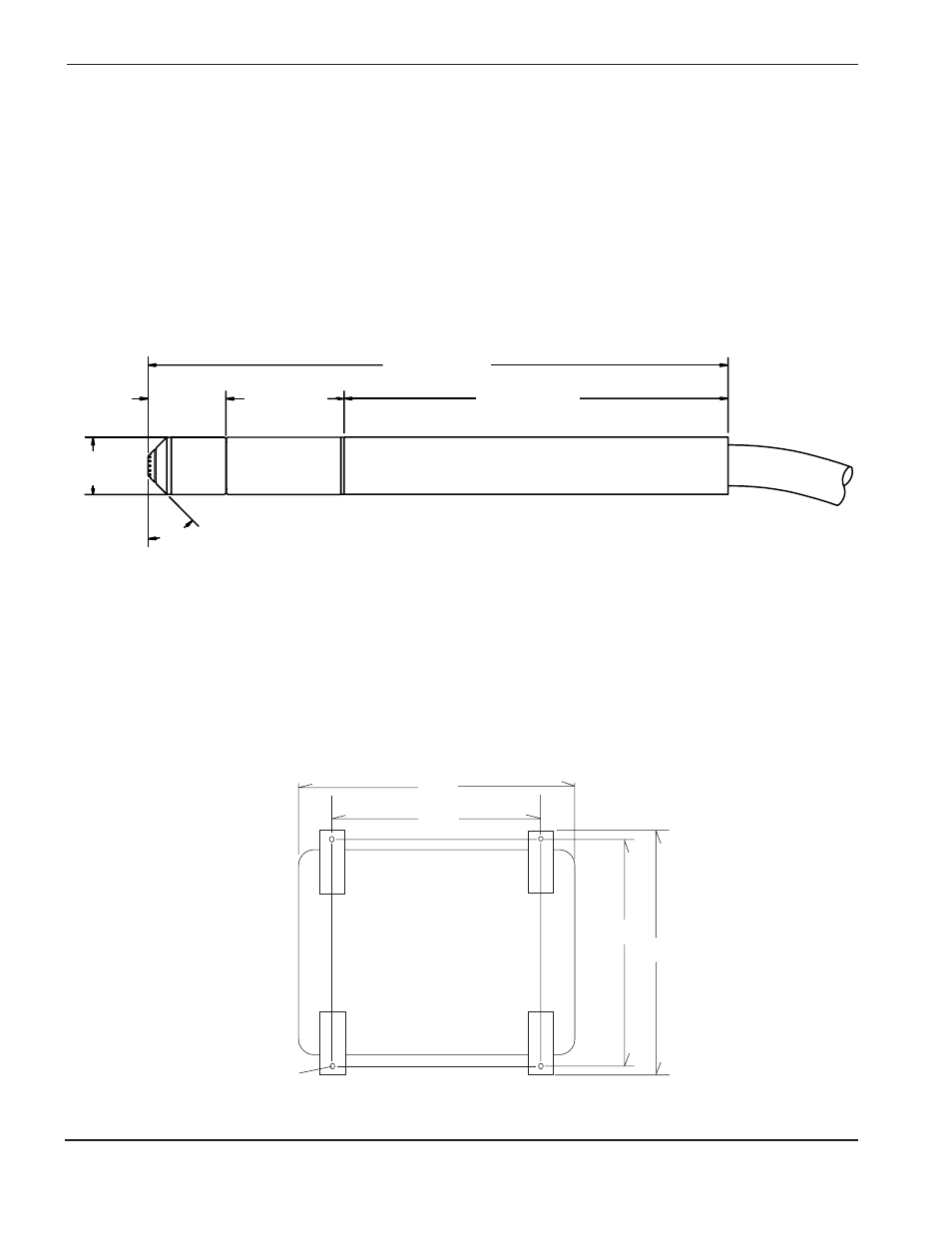

Figura 2-1:
Dimensioni di montaggio – consolle remota ad alta frequenza
Torcia tipo “macchina”
(illustrato senza il gruppo valvola di intercettazione)
50 mm o 44 mm
Consultare la
sezione 7
8 mm
dia. (4)
410 mm
314 mm
347 mm
372 mm
Consolle remota ad alta frequenza (N. 073067)
Torcia tipo “macchina” HySpeed HT2000 (N. 128381, 128367 ou 128141)
Peso e Dimensioni:
Larghezza.................................................................710 mm
Altezza......................................................................900 mm; Alimentatore CE: 1040 mm
Profondità .................................................................1040 mm
Peso .........................................................................351 kg; Alimentatore CE: 364 mm
Raffreddamento........................................................a circolazione forzata d’aria (Classe F)
Capacità serbatoio refrigerante torcia ......................11 litri
