APPENDICE – COLLETTORE DI AERAZIONE
HYPERTHERM Sistemi di taglio plasma
4/19/96
Introduzione
Quando si taglia l’alluminio con un sistema d’arco di plasma e si effettua il taglio a livello della superficie del
tavolo d’acqua od in immersione, del gas di idrogeno libero può essere prodotto dal processo di taglio.
L’elevata temperatura del processo al plasma causa la dissociazione dell’ossigeno e dell’idrogeno presenti
nell’acqua del tavolo ad acqua. L’allumino rovente, che ha un’elevata affinità per l’ossigeno, si combina
quindi con quest’ultimo lasciando l’idrogeno libero.
Un metodo per impedire all’idrogeno libero di accumularsi consiste nell’installare un collettore di aerazione
sul fondo del tavolo ad acqua onde rabboccare il contenuto di ossigeno dell’acqua.
Procedura
1. Realizzare il collettore con un segmento di tubo in PVC dal diametro di due pollici (50 mm).
2. Collegare dei tubi di distribuzione del diametro di un pollice (25 mm) al collettore, distanziati di circa sei
pollici (150 mm) l’uno dall’altro.
3. Praticare dei fori di 1/8 di pollice (3 mm) ad intervalli di sei pollici (150 mm) nei tubi di distribuzione.
4. Tappare le estremità dei tubi di distribuzione ed installare i tubi in modo che l’ossigeno venga erogato a
tutte le parti dell’area di taglio.
5. Collegare il collettore ad un tubo di alimentazione pneumatica dello stabilimento. Impostare una
regolatore di pressione in modo da ottenere un flusso costante di bollicine.

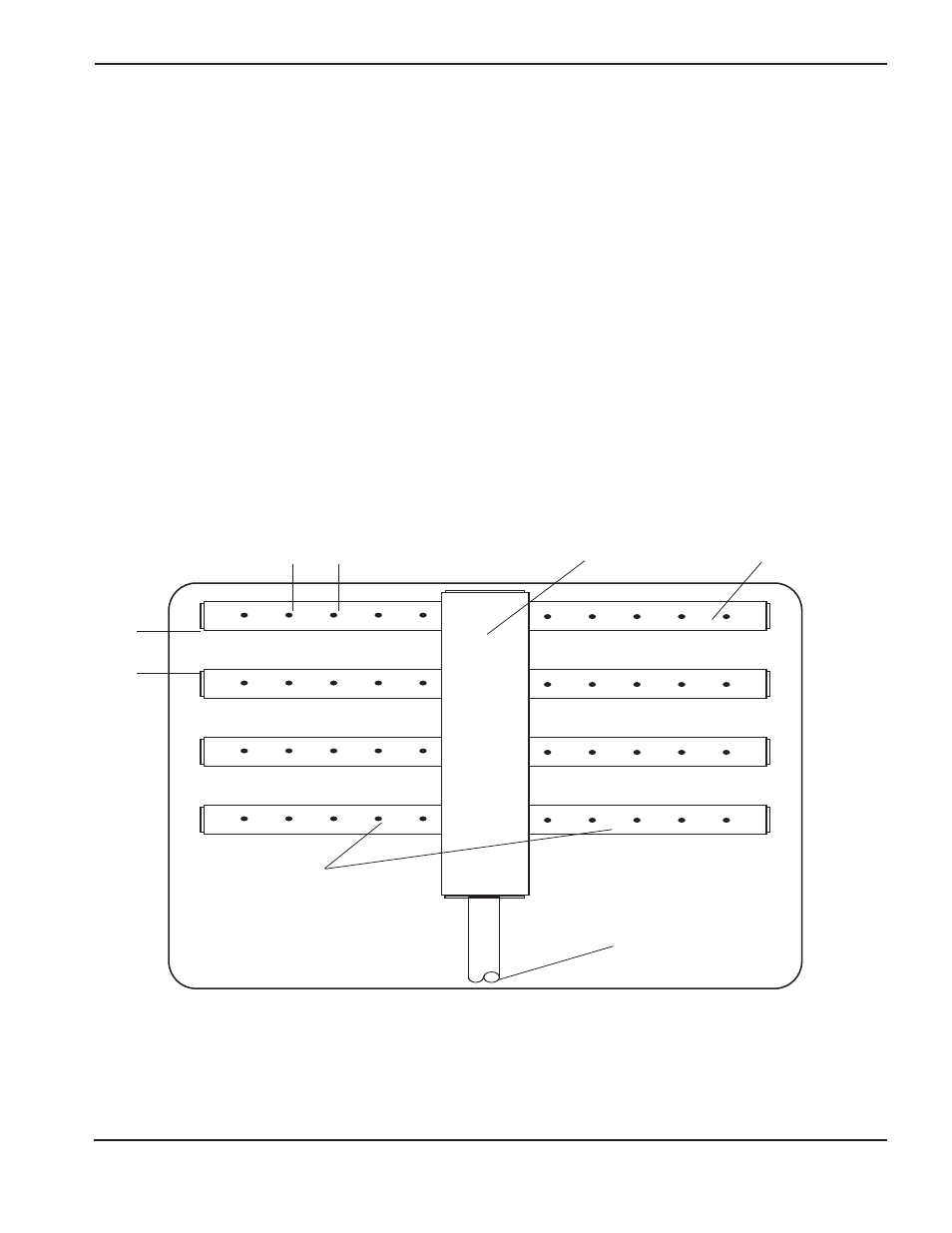

Collettore di aerazione per il taglio dell’alluminio con il plasma
150 mm
Tubi della
distribuzione
Ingresso
regolato
dell’aria
25 mm dia.
150 mm
‹ –– ›
‹ ––
›
