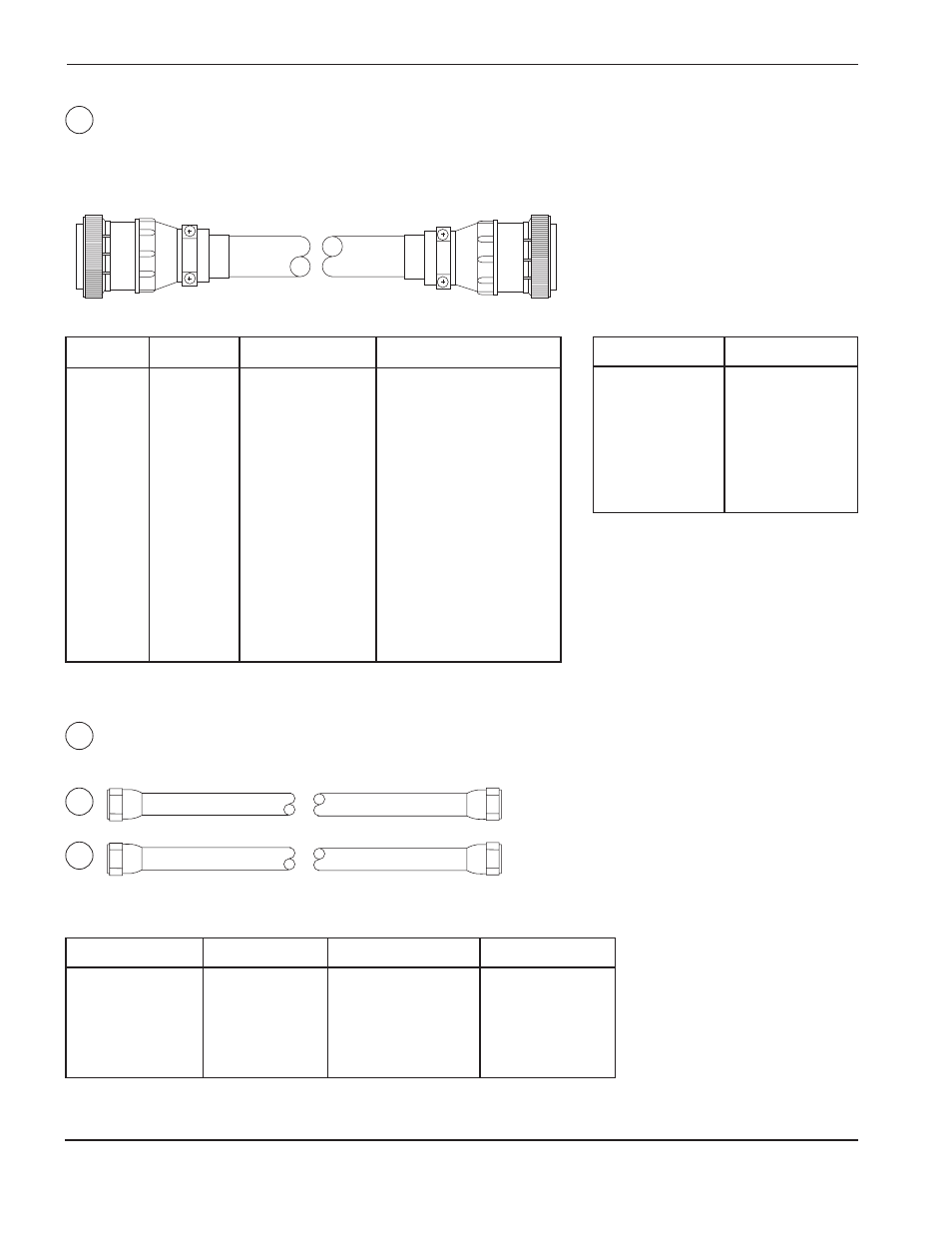

Cavo RHF – dal PS alla consolle RHF
Innestare l’estremità del cavo contrassegnata 1X1 nella presa ubicata sul retro dell’alimentatore e marcata
RHF 1X1 (fig. 4-6). Collegare l’estremità del cavo marcata 2X1 alla consolle RHF come mostrato nella
fig. 4-5.
4
Da 1X1 A 2X1 Colore Segnale
34 1 Nero Int. sic. porta RHF
35 4 Rosso Int. sic. porta RHF
36 3 Scherm. Schermatura
4 2 Nero PS3/Gas protez.
8 5 Bianco PS3/Gas protez.
9 6 Scherm. Schermatura cavo
23 7 Nero SV6/ACC scherm.
24 8 Verde SV6/ACC scherm.
25 11 Scherm. Schermatura
10 10 Nero SV7/Capp. SPEN.
11 13 Blu SV7/Capp. SPEN.
12 14 Scherm. Schermatura
1 12 Nero T1/Trasform. AT
2 15 Giallo T1/Trasfom. AT
3 16 Scherm. Schermatura
Codice articolo Lunghezza Codice articolo Lunghezza
028652 10 ft (3 m) 028443 75 ft (23 m)
028440 15 ft (4,6 m) 028444 100 ft (30 m)
028653 20 ft (6 m) 028445 150 ft (46 m)
028441 25 ft (7,6 m) 028637 200 ft (61 m)
028442 50 ft (15 m)
Codice art. Lunghezza
023550 15 ft (4,6 m)
023610 25 ft (7,6 m)
023611 50 ft (15 m)
023612 75 ft (23 m)
023613 100 ft (30,5 m)
023614 150 ft (46 m)
023645 200 ft (61 m)
Flessibili di raffreddamento – dal PS alla consolle RHF 5
1X1
VER
ROSSO
VER
ROSSO
2X1
5a
5b
