HEIDENHAIN iTNC 530

95

2.5 Rotazione del piano di la

v

o

ro

(opzione sof

tw

a

re

1)

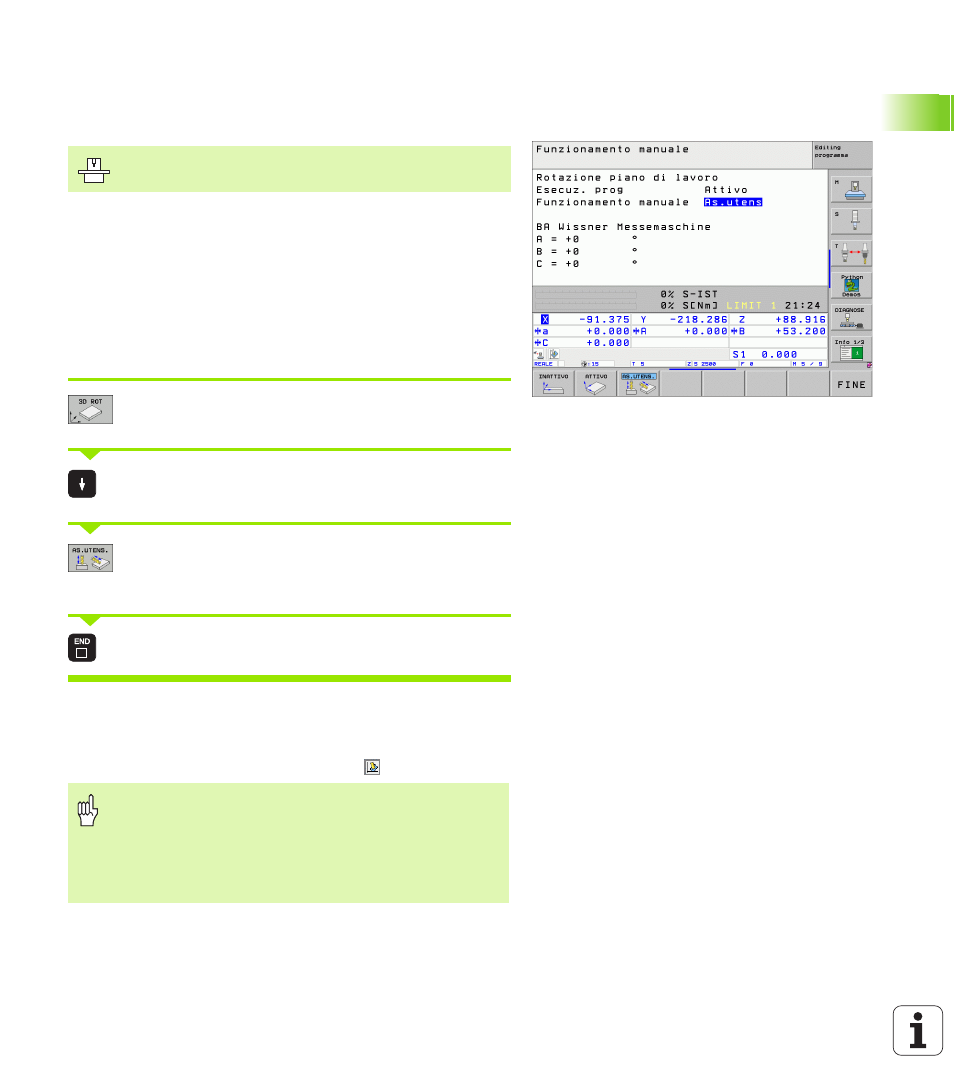

Impostazione della direzione asse utensile
attuale come direzione di lavorazione attiva
(funzione FCL 2)

Con questa funzione, nei modi operativi Manuale e Vol. elettronico, si
può spostare l'utensile con i tasti esterni di movimento o con il
volantino nella direzione in cui attualmente si trova l'asse utensile.
Utilizzare questa funzione se

„

Durante un'interruzione di un programma a 5 assi si desidera
disimpegnare l'utensile in direzione dell'asse utensile

„

Se nel funzionamento manuale si desidera eseguire una lavorazione
con l'utensile impostato usando il volantino o i tasti esterni di
movimento

Selezione della rotazione manuale: premere il softkey
3D ROT

Con il tasto cursore posizionare il campo chiaro
sull'opzione Funzionamento manuale

Impostazione della direzione asse utensile attuale
come direzione di lavorazione attiva: premere il
softkey ASSE UTENS.

Per concludere l'inserimento: tasto END

Per la disattivazione impostare nel menu Rotazione del piano di lavoro
l'opzione Funzionamento manuale su inattivo.

Se è attiva la funzione Spostamento in direzione dell'asse utensile,
la visualizzazione di stato visualizza il simbolo

.

Questa funzione deve essere abilitata dal costruttore della
macchina. Consultare il manuale della macchina.

Questa funzione è disponibile anche se si desidera
interrompere l'esecuzione del programma e spostare
manualmente gli assi.

L'asse principale del piano di lavoro attivo (X con asse
utensile Z) si trova sempre nel piano principale fisso della
macchina (Z/X con asse utensile Z).
