522 10 Programmazione: Sottoprogrammi e ripetizioni di blocchi di programma
1
0
.6 Esempi di pr
ogr
ammazione
10.6 Esempi di programmazione

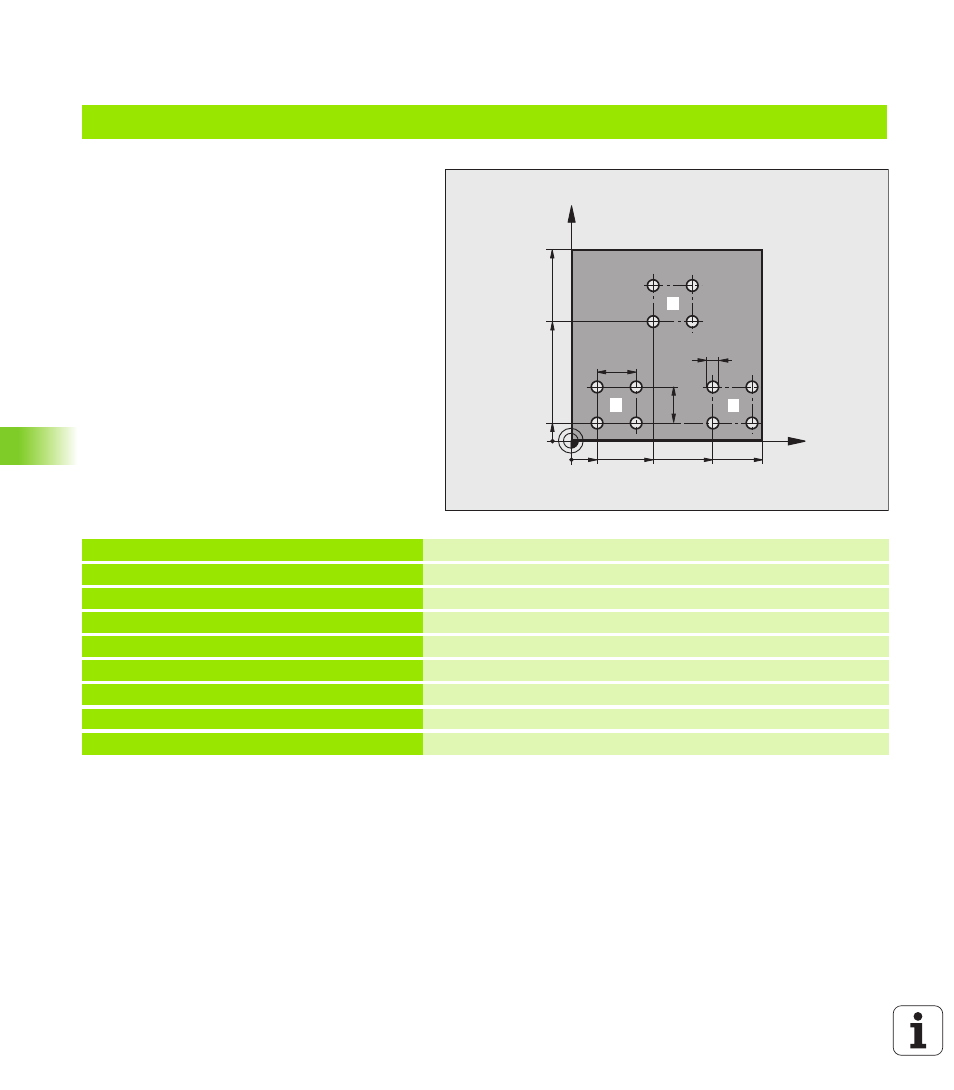

Esempio: Fresatura di un profilo in più accostamenti
Esecuzione del programma
„ Preposizionamento dell'utensile sul bordo
superiore del pezzo
„ Inserimento incrementale dell'accostamento
„ Fresatura profilo
„ Ripetizione dell'accostamento e della fresatura
del profilo
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 * Definizione utensile
N40 T1 G17 S3500 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 I+50 J+50 * Impostazione del polo
N70 G10 R+60 H+180 * Preposizionamento nel piano di lavoro
N80 G01 Z+0 F1000 M3 * Preposizionamento sul bordo superiore del pezzo
