6 Programmazione: Programmazione profili
6.6 Modifica di file DXF (opzione sof
tw
a
re
)

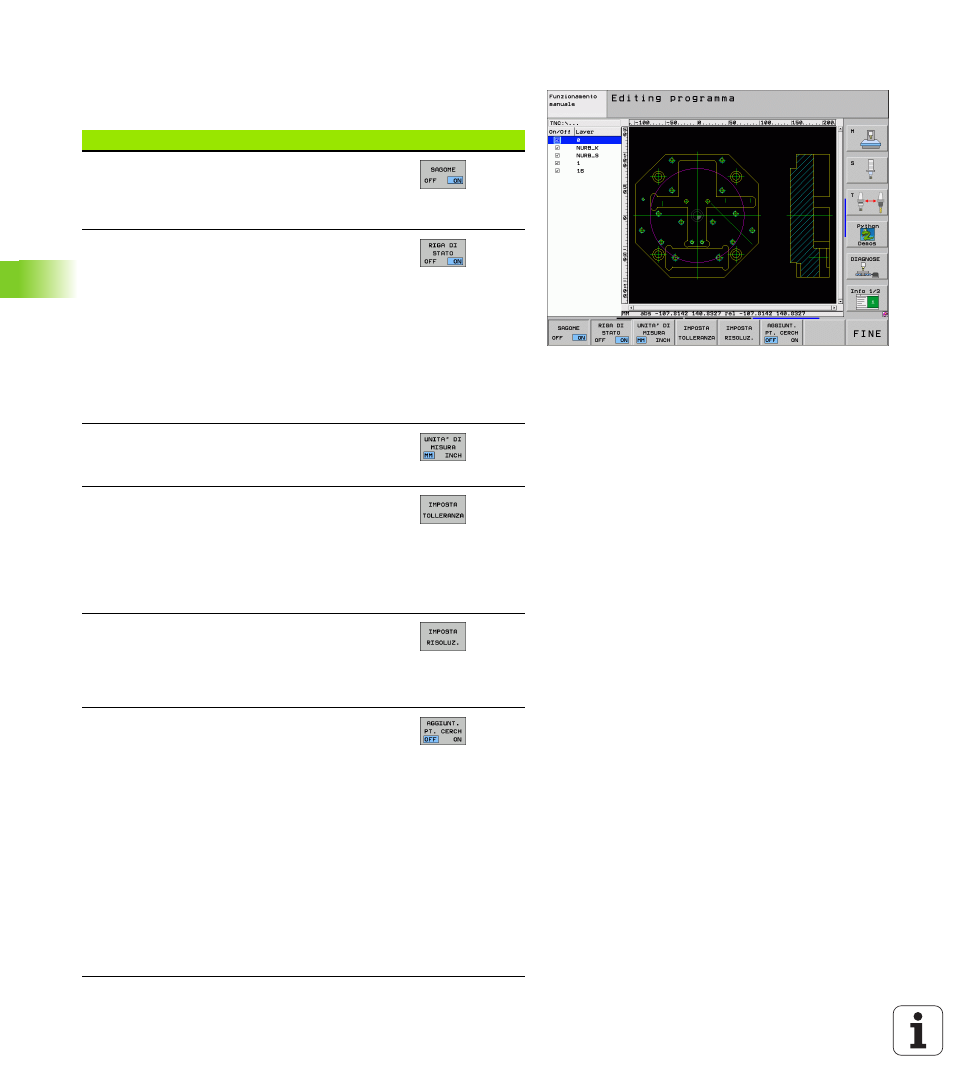

Impostazioni base
Sul terzo livello softkey sono disponibili diverse possibilità di
impostazione:
Impostazione
Softkey
Visualizza/non visualizza righelli: il TNC visualizza
i righelli sul margine sinistro e superiore del
disegno. I valori indicati sul righello sono riferiti
all'origine del disegno.
Visualizza/non visualizza riga di stato: il TNC
visualizza la riga di stato sul margine inferiore del
disegno. Nella riga di stato sono disponibili le
seguenti informazioni:
Unità di misura attiva (MM o INCH)
Coordinate X e Y della posizione corrente del
mouse
Nel modo SELEZIONE PROFILO il TNC indica
se il profilo selezionato è aperto (open contour)
o chiuso (closed contour)
Unità di misura MM/INCH: impostare l'unità di
misura del file DXF. Il TNC emette in questa unità
di misura anche il programma di profilo
Impostare la tolleranza. La tolleranza definisce la
misura in cui gli elementi di profilo adiacenti
possono distare tra loro. Attraverso la tolleranza
si possono compensare le imprecisioni compiute
durante la preparazione del disegno.
L'impostazione base dipende dalla dimensione
del file DXF completo
Impostare la risoluzione. La risoluzione definisce
il numero di cifre decimali con cui il TNC deve
generare il programma di profilo. Impostazione
base: 4 cifre decimali (corrisponde alla risoluzione
0.1 µm con l'unità di misura MM attiva)
Modo per la conferma di punti con cerchi e cerchi
parziali. Il modo definisce se durante la selezione
di posizioni di lavorazione cliccando con il mouse
il TNC deve confermare direttamente il centro del
cerchio (OFF), o prima visualizzare punti
aggiuntivi del cerchio
OFF
Non visualizzare punti aggiuntivi del
cerchio, confermare direttamente il centro
del cerchio quando si clicca su un cerchio o
su un cerchio parziale
ON
Visualizzare punti aggiuntivi del cerchio,
confermare il punto del cerchio desiderato
cliccando di nuovo
