HEIDENHAIN iTNC 530 503
9.8 Definizione del piano di la
v
o
ro
mediant
e
un unico ang
o
lo solido
incr
ementale: PLANE
R
ELA
T
IVE
9.8 Definizione del piano di lavoro
mediante un unico angolo
solido incrementale:
PLANE RELATIVE
Applicazione
L’angolo solido incrementale si utilizza quando un piano di lavoro
orientato già attivo deve essere orientato con un’ulteriore rotazione.
Esempio, applicazione di uno smusso a 45° su un piano orientato.
Parametri inseriti

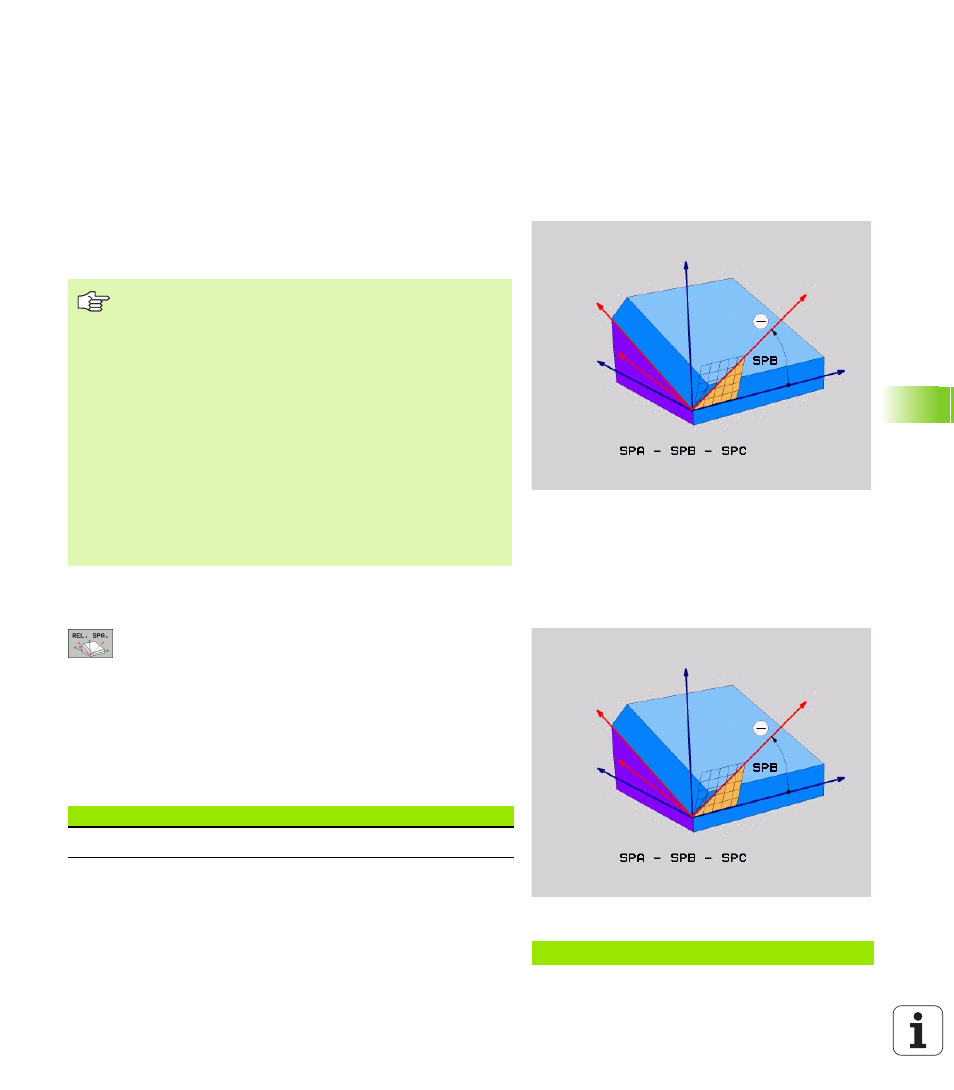

 Angolo incrementale? : angolo solido con cui il piano
di lavoro attivo deve essere ulteriormente orientato
(vedere figura in alto a destra). Selezionare con il
softkey l‘asse intorno al quale si deve orientare
Campo di immissione: da -359.9999° a +359.9999°
 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" pag. 506)
Sigle utilizzate
Da osservare prima della programmazione
L’angolo definito è sempre riferito al piano di lavoro attivo,
indipendentemente dalla funzione che lo ha attivato.
Si può programmare un numero qualsiasi di funzioni PLANE
RELATIVE
consecutive.
Volendo ritornare al piano di lavoro che era attivo prima
della funzione PLANE RELATIVE, definire PLANE RELATIVE
con lo stesso angolo, ma con segno opposto.
Se si applica PLANE RELATIVE ad un piano di lavoro non
orientato, il piano di lavoro orientato viene semplicemente
ruotato con l’angolo solido definito nella funzione PLANE.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pag. 506.
Esempio: Blocchi NC
N50 PLANE RELATIV SPB-45 ...
Sigla Significato
RELATIV Inglese relative = riferito a
