Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi rotativi
(TCPM): M128 (opzione software 2)
Comportamento standard
Il TNC porta l'utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse orientabile,
si deve calcolare il conseguente offset degli assi lineari e spostarlo in
un blocco di posizionamento (vedere figura funzione M114).

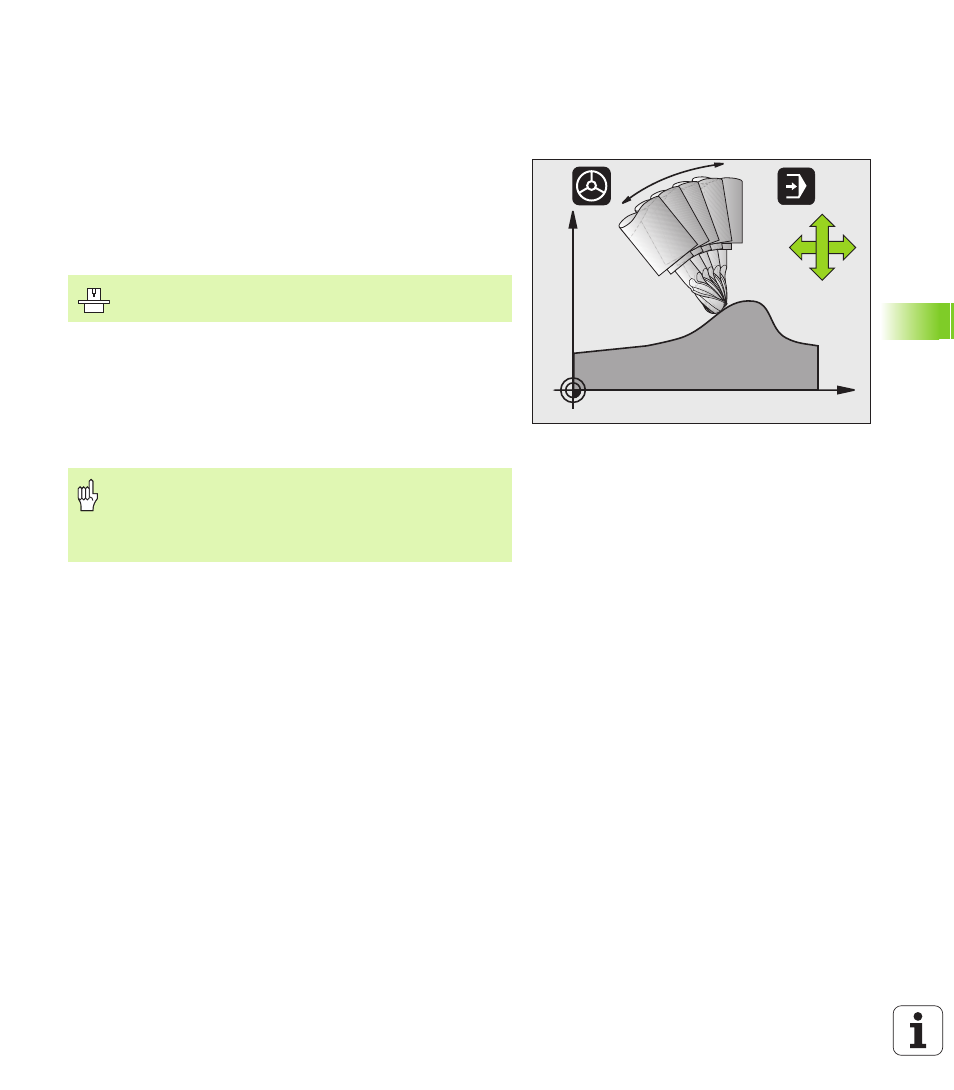

Comportamento con M128 (TCPM: Tool Center Point
Management)
Se nel programma varia la posizione di un asse orientabile comandato
da programma, durante la rotazione la posizione della punta
dell'utensile rispetto al pezzo rimane invariata.
Utilizzare M128 con M118, se si desidera modificare con il volantino la
posizione dell'asse rotativo durante l'esecuzione del programma. La
correzione del posizionamento con volantino viene eseguita con M128
attiva nel sistema di coordinate fisso della macchina.
X
Z
B
Z
X
La geometria della macchina deve essere definita dal
costruttore nelle tabelle cinematiche.
Nel caso di assi orientabili con dentatura Hirth: modificare
la posizione dell'asse orientabile unicamente dopo aver
portato l'utensile fuori ingombro. Altrimenti il ritiro dalla
dentatura potrebbe causare dei danneggiamenti del
profilo.
