HEIDENHAIN iTNC 530 387
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

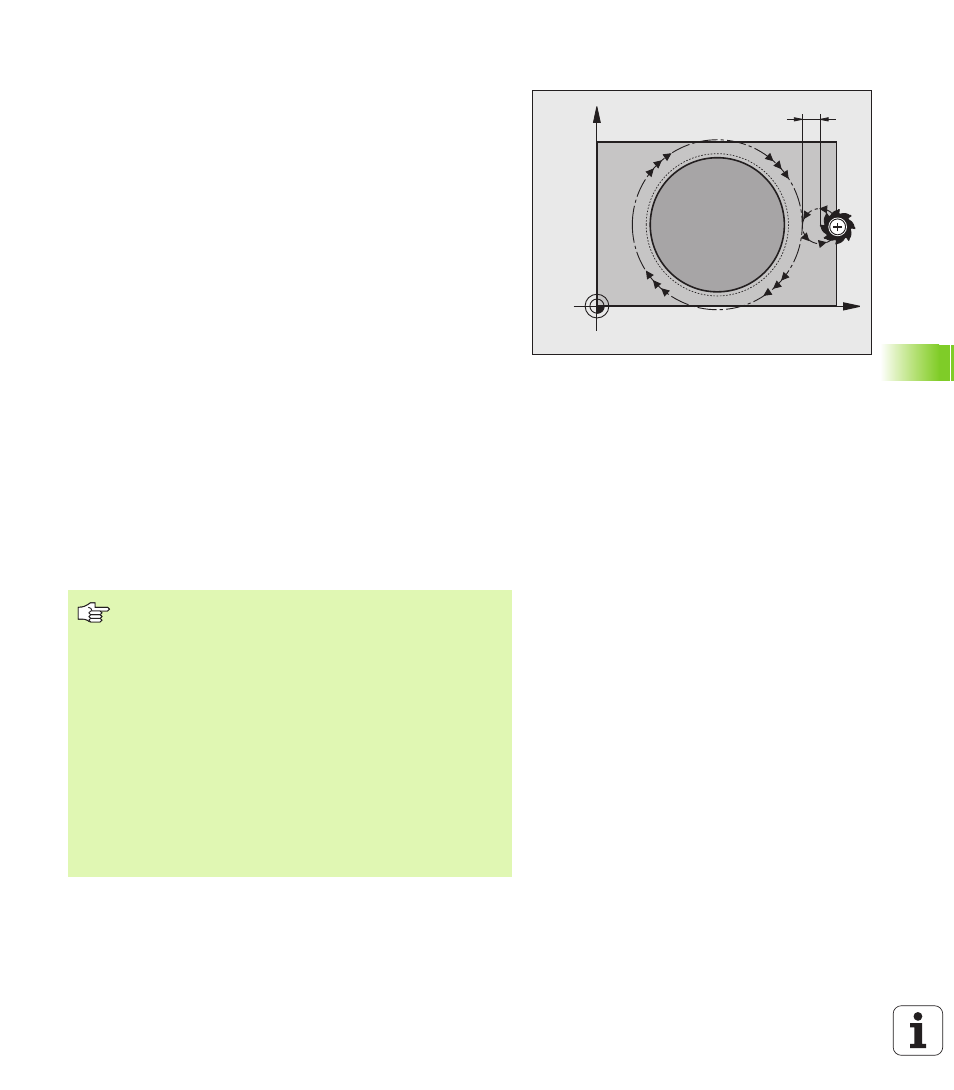

ISOLA CIRCOLARE (ciclo 257)
Con il ciclo 257 Isola circolare si può lavorare un'isola circolare. Se il
diametro del pezzo grezzo è maggiore dell'accostamento laterale
massimo possibile, il TNC esegue più accostamenti laterali fino a
raggiungere il diametro di finitura.
1 L'utensile inizia dalla posizione di partenza del ciclo (centro
dell'isola) in direzione X positiva sulla posizione di partenza della
lavorazione. La posizione di partenza si trova 2 mm a destra
accanto all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO IN PROFONDITÀ alla prima PROFONDITÀ DI
ACCOSTAMENTO
3 Successivamente l'utensile si posiziona su un semicerchio in
modo tangenziale al profilo dell'isola ed esegue una contornatura.
4 Se il diametro di finitura non può essere raggiunto con una
contornatura, il TNC posiziona l'utensile lateralmente alla
profondità di accostamento attuale ed esegue un'altra
contornatura. Il TNC tiene conto del diametro del pezzo grezzo, del
diametro di finitura e dell'accostamento laterale ammesso. Questi
passi si ripetono fino al raggiungimento del diametro di finitura
definito
5 In seguito l'utensile si stacca dal profilo tangenzialmente su un
semicerchio, ritornando al punto di partenza di lavorazione
dell'isola
6 In seguito il TNC posiziona l'utensile sulla successiva profondità di
accostamento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della profondità
programmata dell'isola
X
Y
2mm
Da osservare prima della programmazione
Preposizionamento dell’utensile sulla posizione di
partenza nel piano di lavoro (centro dell'isola) con
correzione del raggio R0.
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile. Fare attenzione al parametro Q204 (2ª distanza di
sicurezza).
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Alla fine del ciclo il TNC riposiziona l’utensile sulla
posizione di partenza.
Alla fine il TNC riposiziona l'utensile alla distanza di
sicurezza, se inserita alla 2ª distanza di sicurezza.
