HEIDENHAIN iTNC 530 469
8.9 Cicli per la con
v
ersione di coor
dinat
e

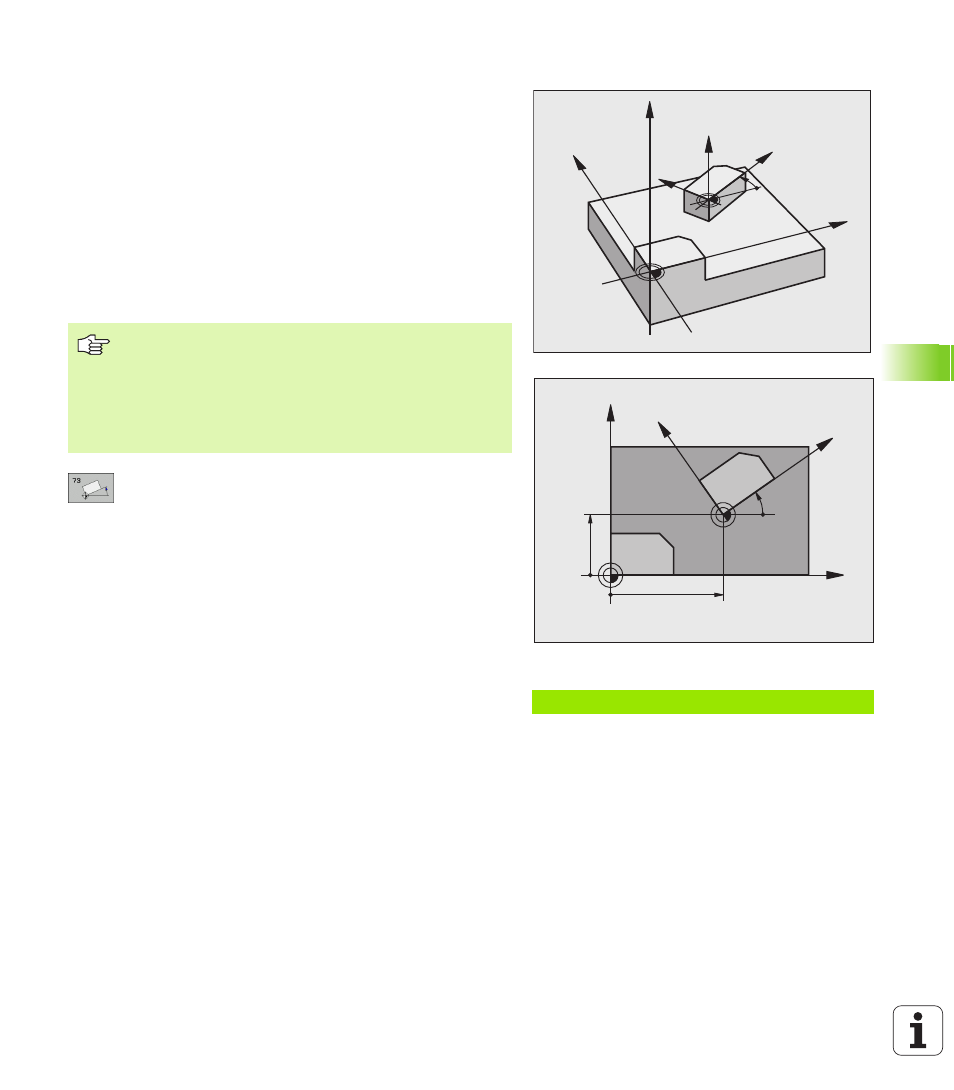

ROTAZIONE (Ciclo G73)
Nell'ambito di un programma il TNC può ruotare il sistema di
coordinate nel piano di lavoro intorno all'origine attiva.
Attivazione
La ROTAZIONE è attiva dalla sua definizione nel programma. Essa è
attiva anche nel modo operativo Posizionamento con inserimento
manuale. Il TNC visualizza l'angolo di rotazione attivo nella
visualizzazione di stato supplementare.
Asse di riferimento per l'angolo di rotazione:
„ Piano X/Y Asse X
„ Piano Y/Z Asse Y
„ Piano Z/X Asse Z
 Rotazione : inserire l'angolo di rotazione in gradi (°).
Campo di immissione: da -360° a +360° (assoluti con
G90 prima di H o incrementali con G91 prima di H)
Annullamento
Riprogrammare il ciclo ROTAZIONE con angolo di rotazione 0°.
Esempio: Blocchi NC
N72 G73 G90 H+25 *
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
Da osservare prima della programmazione
Il TNC disattiva un'eventuale correzione attiva del raggio
con la definizione del ciclo G73. Se necessario,
programmare di nuovo la correzione del raggio.
Dopo la definizione del ciclo G73, spostare entrambi gli assi
del piano di lavoro per attivare la rotazione.
