236 6 Programmazione: Programmazione profili
6.4 T
raiet
to
ri
e – Coor
dinat
e
car
tesiane

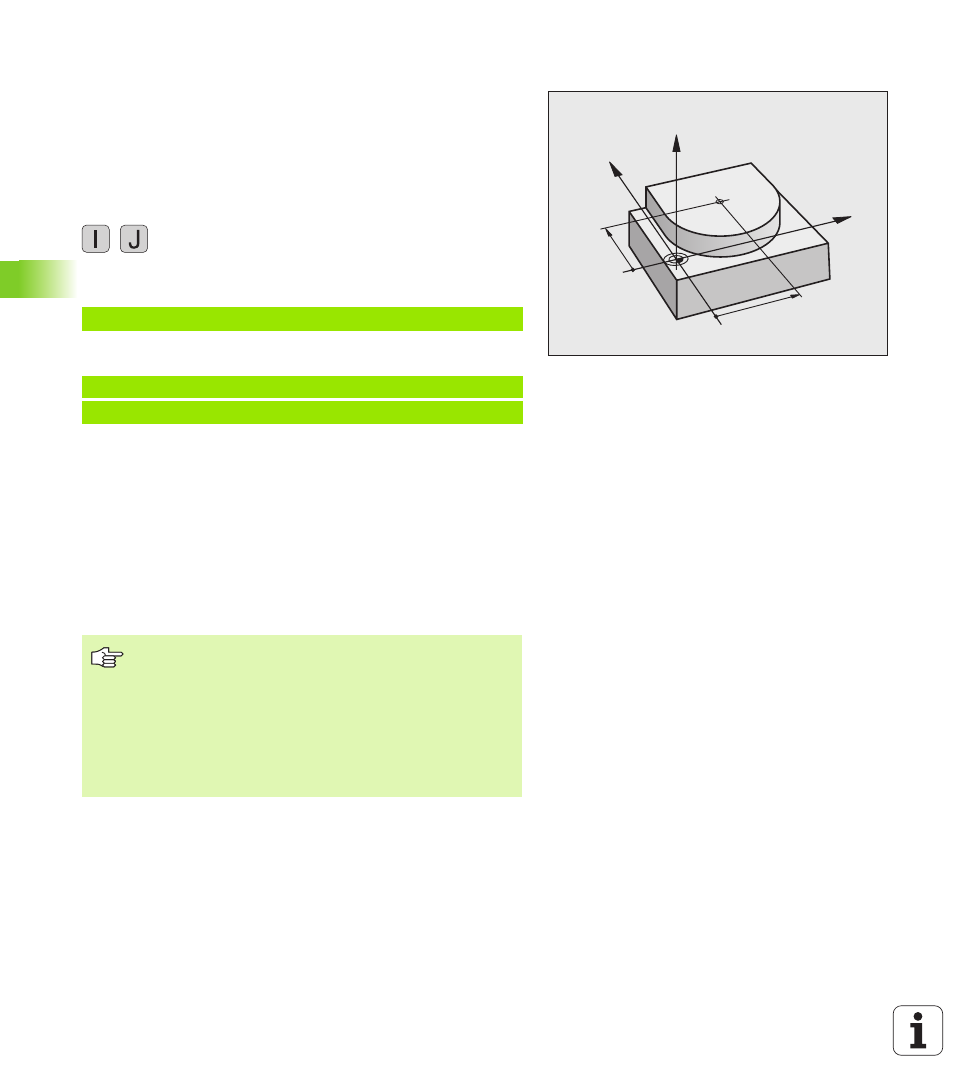

Centro del cerchio I, J
Per le traiettorie circolari che vengono programmate con le funzioni
G02, G03 o G05 occorre definire il centro del cerchio. A tale scopo
„ introdurre le coordinate cartesiane del centro del cerchio oppure
„ confermare l'ultima posizione programmata con G29 oppure
„ confermare le coordinate con la funzione Conferma posizione reale
Programmazione
 Inserire le coordinate per il centro del cerchio oppure
per confermare l'ultima posizione programmata:
inserire G29
Esempi di blocchi NC
oppure
Le righe di programma N10 e N20 non si riferiscono alla figura.
Validità della definizione del centro del cerchio
Il centro del cerchio rimane definito fino alla programmazione di un
nuovo centro. Il centro di cerchio può essere inserito anche per gli assi
ausiliari U, V e W.
Inserire un valore incrementale per il centro del cerchio I, J
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all'ultima posizione dell'utensile
programmata.
CC
Z
Y
X
I
J
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Con I e J si identifica una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo delle
coordinate polari.
Volendo definire gli assi paralleli quale polo premere per
primo il tasto I (J) sulla tastiera ASCII e successivamente
il tasto arancione del relativo asse parallelo.
