HEIDENHAIN iTNC 530 53
1
.4 V
isualizzazioni di stat

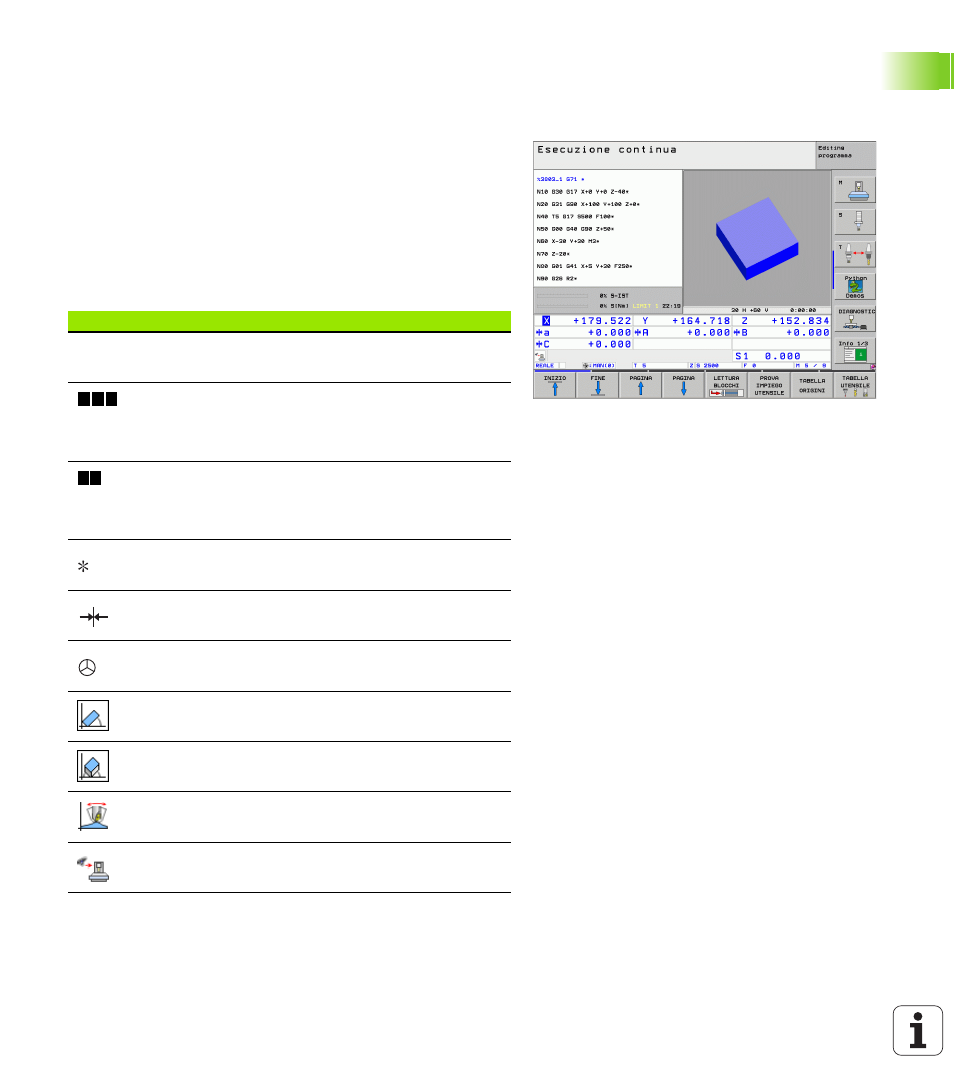

o 1.4 Visualizzazioni di stato
Visualizzazione di stato "generale"
La visualizzazione di stato generale informa sullo stato attuale della
macchina. Essa compare automaticamente nei modi operativi
„ Esecuzione singola ed Esecuzione continua, salvo selezione
specifica della funzione di visualizzazione "Grafica", e
„ Posizionamento con inserimento manuale.
Nei modi operativi Funzionamento manuale e Volantino elettronico la
visualizzazione di stato compare nella finestra grande.
Informazioni della visualizzazione di stato
Simbolo Significato
Coordinate reali o nominali della posizione attuale
Assi della macchina; gli assi ausiliari vengono indicati
con lettere minuscole. La sequenza e il numero di
assi visualizzati sono definiti dal costruttore della
macchina. Consultare il manuale della macchina
La visualizzazione dell'avanzamento in pollici
corrisponde alla decima parte del valore effettivo.
Numero giri S, avanzamento F, funzione attiva
ausiliaria M
Esecuzione programma avviata
Asse bloccato
Possibilità di traslare l'asse con il volantino
Traslazione assi tenendo conto della rotazione base
Gli assi vengono traslati nel piano di lavoro ruotato
La funzione M128 o FUNCTION TCPM è attiva
La funzione Controllo anticollisione dinamico
DCM è attiva
REALE
X Y Z
F S M
