150 4 Programmazione: generalità, gestione file, aiuti di programmazione, gestione pallet
4.6 Gr
afica di linea 3D (funzione
FCL2)
4.6 Grafica di linea 3D
(funzione FCL2)
Applicazione
Con la grafica di linea tridimensionale il TNC può rappresentare in
modo tridimensionale i percorsi programmati. Per riconoscere
rapidamente i dettagli, è disponibile una potente funzione di zoom.
Specialmente i programmi generati esternamente possono essere
controllati con la grafica di linea 3D prima della lavorazione per
eventuali irregolarità, in modo da evitare sul pezzo danneggiamenti di
lavorazione non voluti. Tali danneggiamenti di lavorazione si
presentano per esempio quando ci sono punti non emessi
correttamente dal postprocessore.
Per trovare rapidamente i punti di errore, il TNC marca in colore diverso
nella finestra sinistra il blocco attivo nella grafica di linea 3D
(impostazione base: rosso).

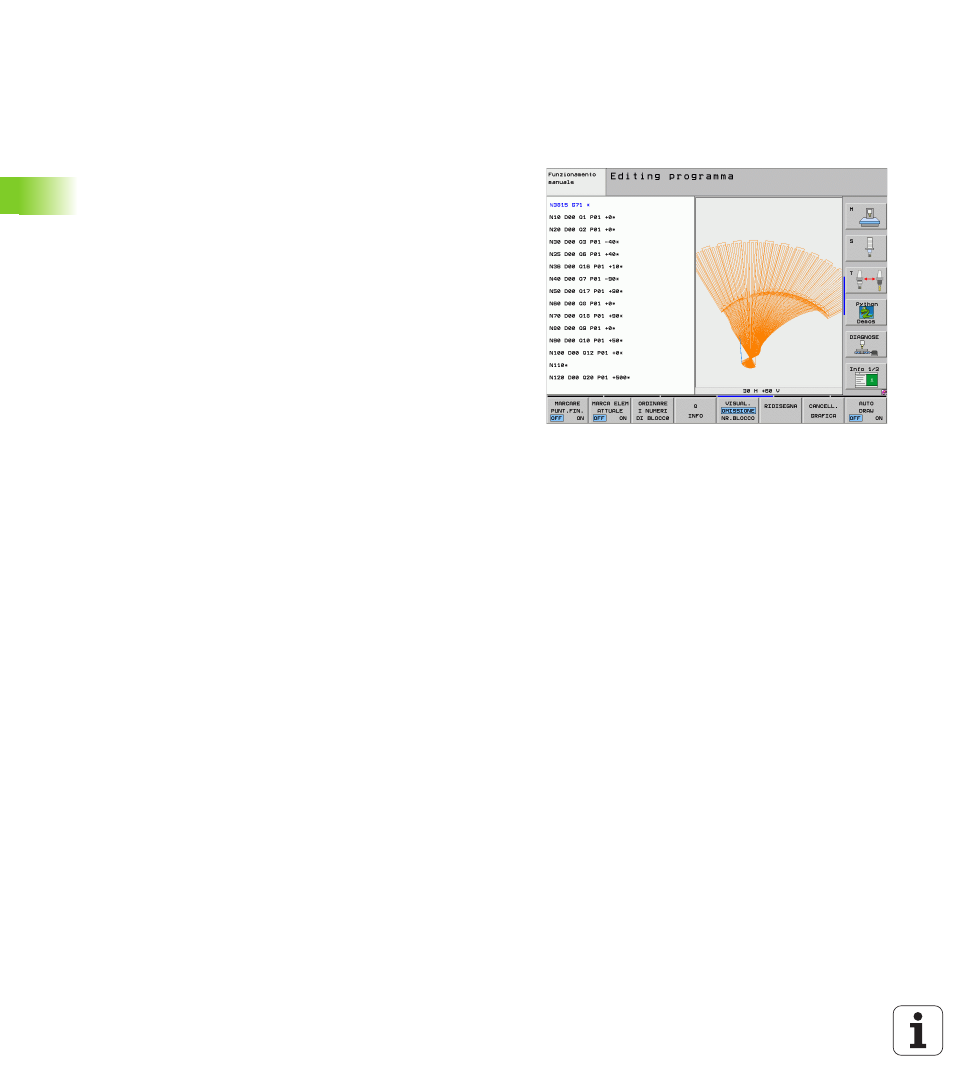

 Per la ripartizione dello schermo con il programma a sinistra e la
grafica di linea 3D a destra: premere il tasto SPLIT SCREEN e il
softkey PGM + GRAFICA DI LINEA 3D
