462 8 Programmazione: Cicli
8.9 Cicli per la con
v
ersione di coor
dinat
e

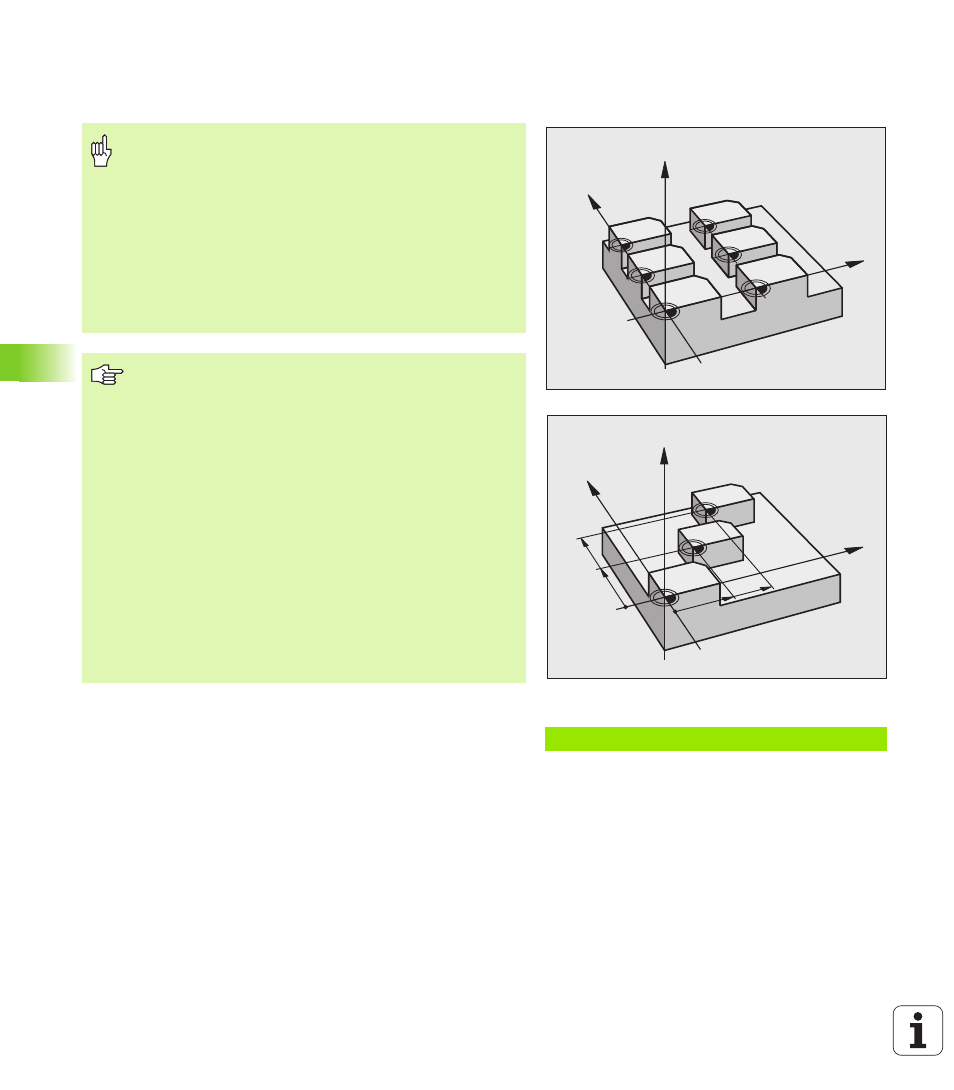

SPOSTAMENTO DELL'ORIGINE con tabelle
origini (Ciclo G53)
Esempio: Blocchi NC
N72 G53 P01 12 *
N 0
N 2
N 4
N 1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Le origini dalla tabella origini sono riferite sempre ed
esclusivamente all’origine attuale (Preset).
Il parametro macchina 7475, con cui si è definito in
precedenza se le origini sono riferite all’origine della
machina o all’origine del pezzo, ha soltanto una funzione di
sicurezza. Se è impostato MP7475 = 1 il TNC emette un
messaggio d'errore se viene chiamato uno spostamento
dell’origine da una tabella origini.
Le tabelle origini del TNC 4xx, le cui coordinate sono
riferite all’origine della macchina (MP7475 = 1), non
possono essere impiegate nel iTNC 530.
Se si utilizza lo spostamento dell'origine da tabella origini,
occorre utilizzare la funzione Select Table, per attivare la
tabella desiderata da programma NC.
Lavorando senza il blocco Select Table %:TAB: occorre
attivare la tabella origini desiderata prima del test o
dell'esecuzione del programma (ciò vale anche per la
grafica del programma):
„ Selezionare la tabella desiderata per l'esecuzione del
programma nel modo operativo Test del programma
tramite la gestione file: la tabella assume lo stato S
„ Selezionare la tabella desiderata per l'esecuzione del
programma in uno dei modi operativi di esecuzione
tramite la gestione file: la tabella acquisisce lo stato M
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella
