210 5 Programmazione: Utensili
5.3 Cor
rezione ut
ensile

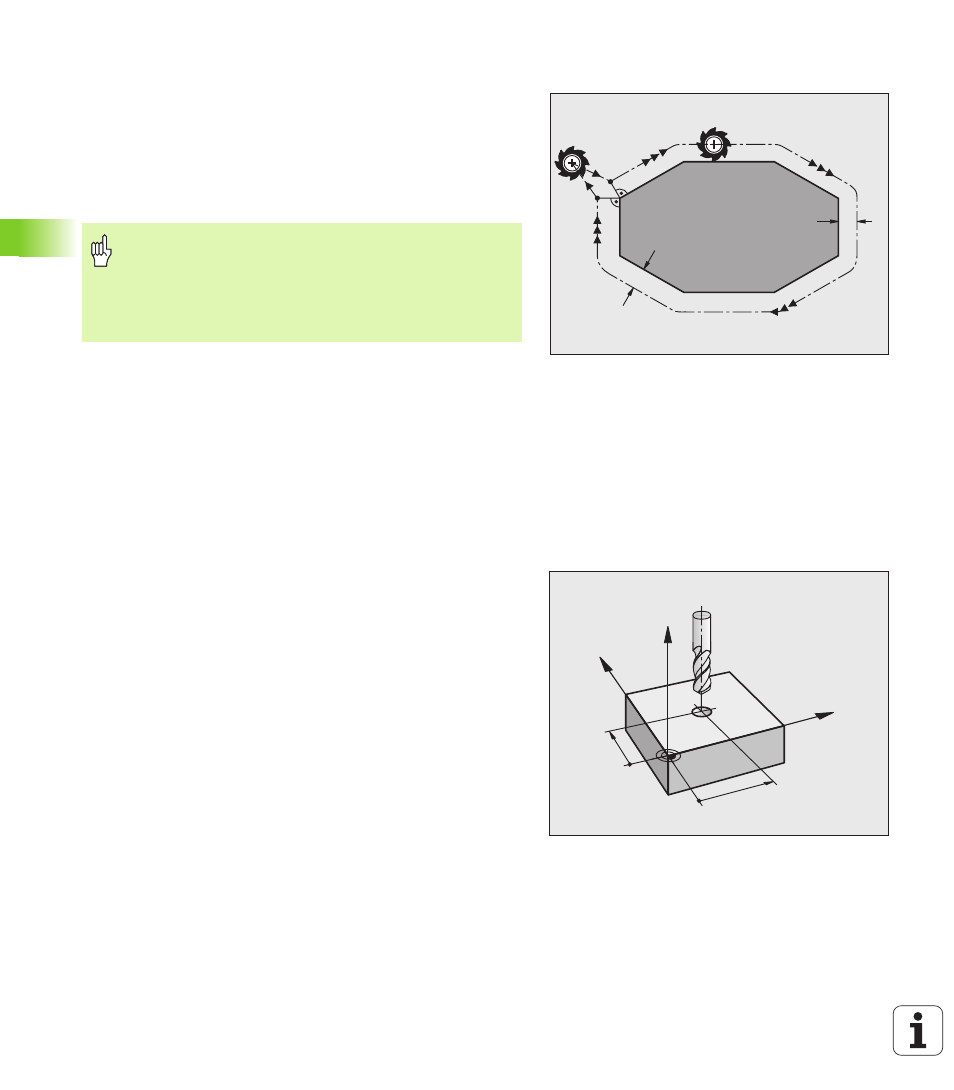

Correzione del raggio utensile
Il blocco di programma per la traiettoria utensile contiene:
„ RL o RR per la correzione del raggio
„ R+ o R– per la correzione del raggio nelle traiettorie parassiali
„ R0 quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato e
spostato nel piano di lavoro con un blocco di retta con RL o RR.
Nella correzione del raggio vengono presi in considerazione i valori
delta sia del blocco TOOL CALL sia della tabella utensili.
Valore di correzione = R + DR
TOOL CALL
+ DR
TAB
dove
Traiettorie senza correzione del raggio: G40
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Impiego: foratura, preposizionamenti.
R
R
G40
G41
Il TNC annulla la correzione del raggio se:
„ si programma un blocco di retta con R0
„ si esce dal profilo con la funzione DEP
„ si programma un PGM CALL
„ si seleziona un nuovo programma con PGM MGT
R : Raggio utensile R dal blocco G99 o dalla tabella
utensili
DR
TOOL CALL
: Maggiorazione per il raggio DR per il raggio dal
blocco T (non calcolata nella visualizzazione di
posizione)
DR
TAB:
maggiorazione per il raggio DR dalla tabella utensili
Y
X
Z
X
Y
