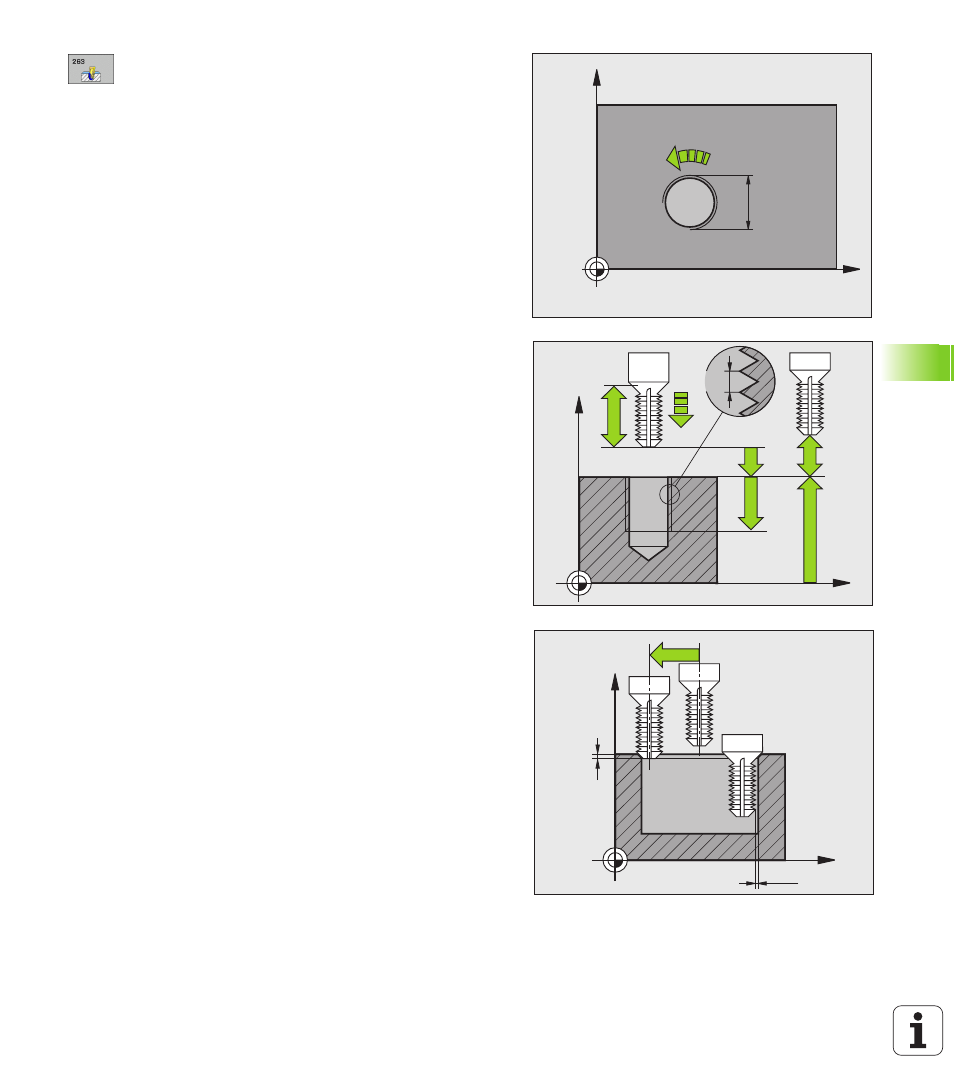

 Diametro nominale Q335: diametro della filettatura
 Passo della filettatura Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+ = Filettatura destrorsa
– = filettatura sinistrorsa
 Profondità di filettatura Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
 Profondità di svasatura Q356: (incrementale):
distanza tra la superficie del pezzo e la punta
dell'utensile
 AVANZAMENTO DI PREPOSIZIONAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
 Distanza di sicurezza laterale Q357
(incrementale): distanza tra il tagliente dell'utensile e
la parete del foro
 PROFONDITÀ FRONTALE Q358 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo con
lavorazione frontale dello smusso
 Eccentricità di smusso frontale Q359
(incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q359
Q357
Q358
