438 8 Programmazione: Cicli
8.7 Cicli SL con f
o
rm
ula del pr
ofilo
Inserimento della formula del profilo
I diversi profili possono essere collegati tra loro in una formula
matematica utilizzando i softkey:
 Selezione della funzione parametrica Q: premere il tasto Q (a destra
nel campo per l'inserimento numerico). Il livello softkey visualizza le
varie funzioni parametriche Q
 Selezione della funzione per l'inserimento della formula del profilo:
premere il softkey FORMULA DEL PROFILO. Il TNC visualizzerà i
seguenti softkey:

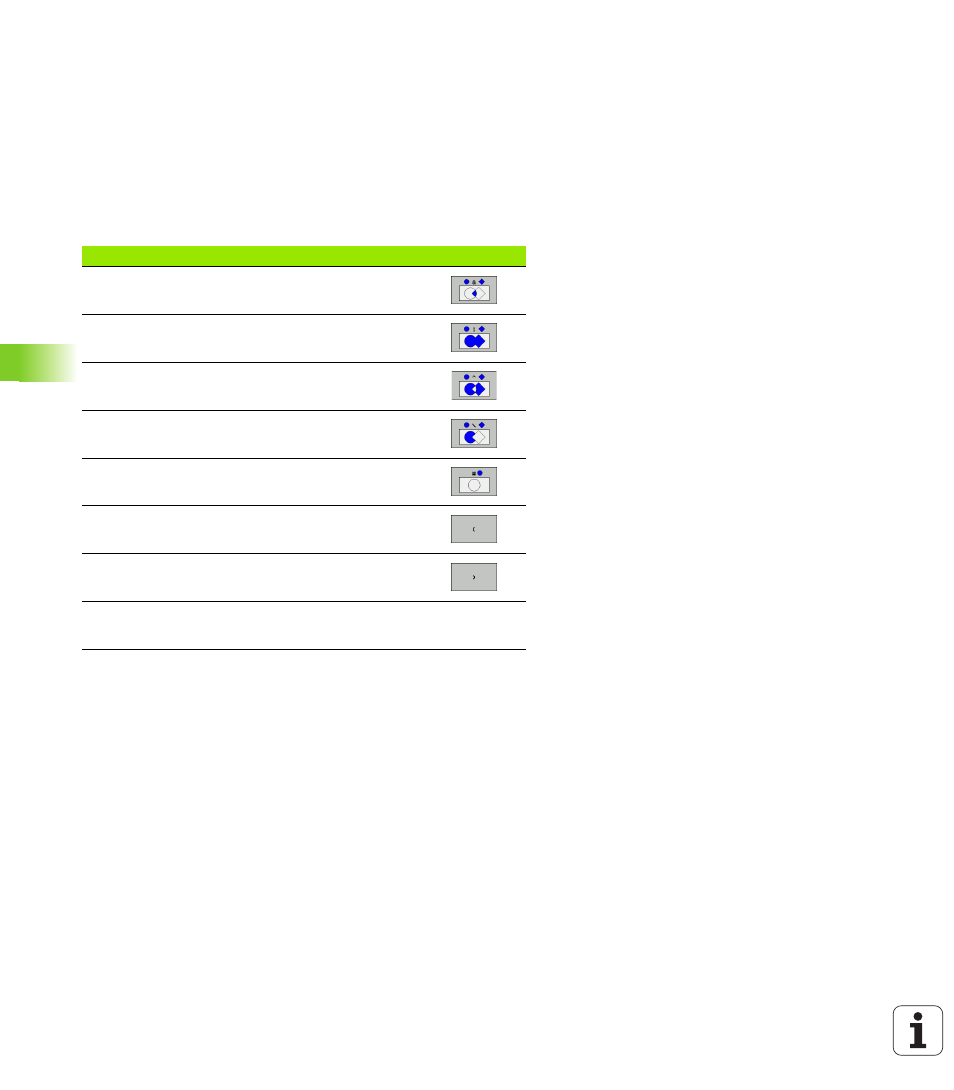

Funzione di combinazione logica Softkey
intersezione con
ad es. QC10 = QC1 & QC5
unione con
ad es. QC25 = QC7 | QC18
unione con, senza intersezione
ad es. QC12 = QC5 ^ QC25
intersezione con complemento di
ad es. QC25 = QC1 \ QC2
Complemento del campo di profilo
ad es. Q12 = #Q11
Parentesi aperta
ad es. QC12 = QC1 * (QC2 + QC3)
Parentesi chiusa
ad es. QC12 = QC1 * (QC2 + QC3)
Definizione di profilo singolo
ad es. QC12 = QC1
