102

3 Posizionamento con inserimento manuale

3.1 Pr

ogr

a

mmazione ed esecuz

ione di la

v

o

ra

zioni semplici

3.1 Programmazione ed

esecuzione di lavorazioni
semplici

Per le lavorazioni semplici o il preposizionamento dell'utensile è adatto
il modo operativo Posizionamento con inserimento manuale. in cui si
può inserire nel formato HEIDENHAIN testo in chiaro o secondo DIN/
ISO un breve programma ed eseguirlo direttamente. Possono essere
chiamati anche i cicli del TNC. Il programma viene memorizzato nel file
$MDI. Il modo operativo Posizionamento con inserimento manuale
consente anche l'attivazione della visualizzazione di stato
supplementare.

Posizionamento con inserimento manuale

Selezionare il modo operativo Posizionamento con
inserimento manuale. Programmare il file $MDI
secondo necessità

Avviare l'esecuzione del programma: tasto esterno
START

Esempio 1

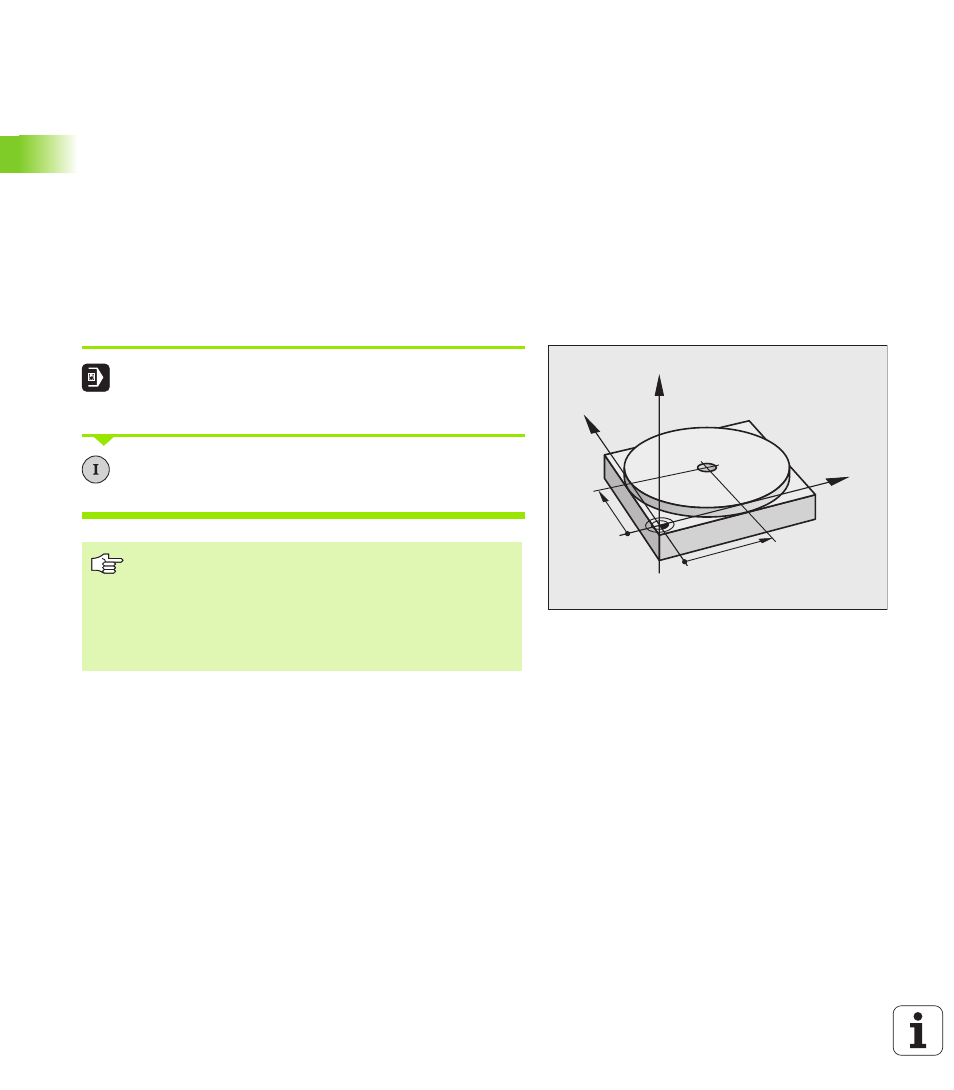

In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato con poche righe di programma.

Y

X

Z

50

50

Limitazione

La programmazione libera dei profili FK, la grafica di
programmazione e la grafica di esecuzione programmi
non sono disponibili.

Il file $MDI non deve contenere alcuna chiamata di
programma (%).
