646

13 Funzioni MOD

13.1

0

Selezione della visu

aliz

zazi

one di pos

izione

13.10 Selezione della

visualizzazione di posizione

Applicazione

Nel Funzionamento manuale e per i modi operativi di esecuzione del
programma si può intervenire sulla visualizzazione delle coordinate.

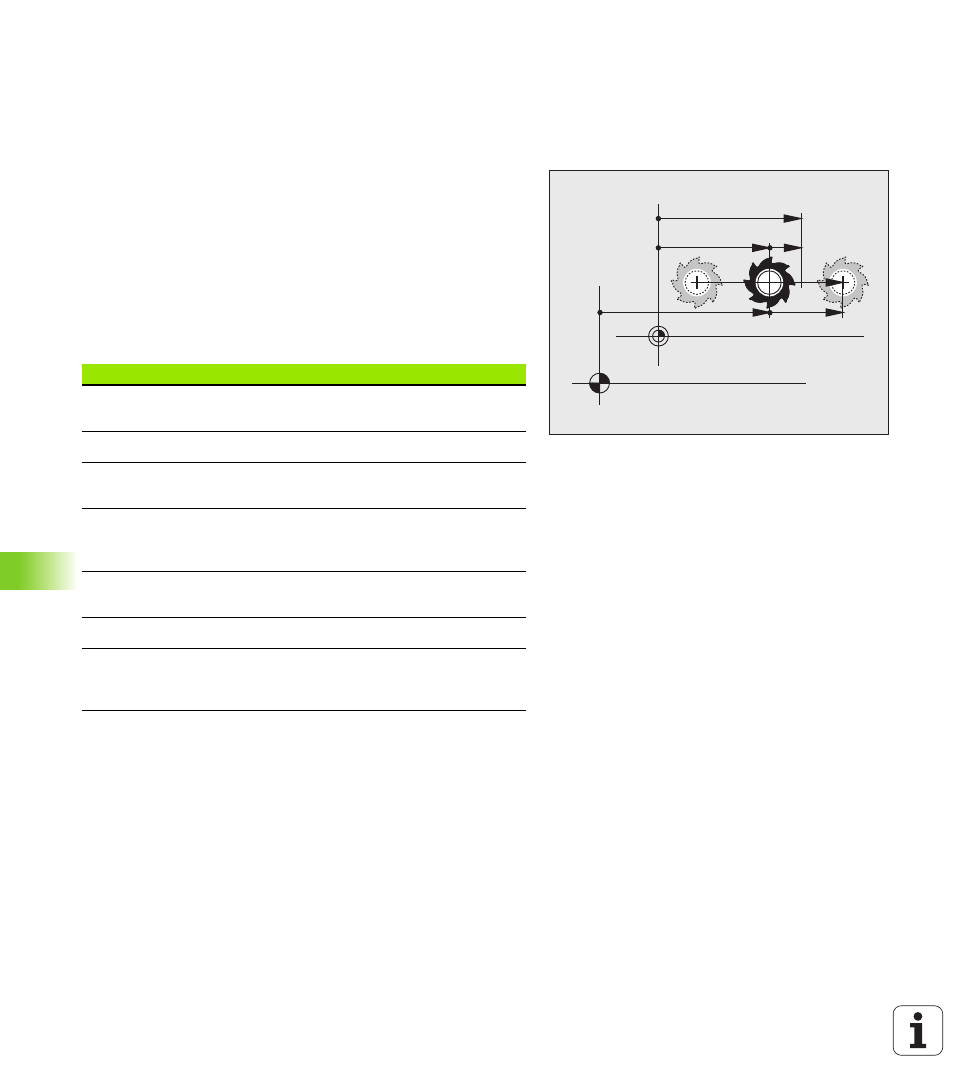

La figura a destra illustra varie posizioni dell'utensile:

„

Posizione di partenza

„

Posizione finale dell'utensile

„

Origine pezzo

„

Origine macchina

Per la visualizzazione delle posizioni del TNC si possono selezionare le
seguenti coordinate:

Con la funzione MOD Posizione 1 si seleziona la visualizzazione di
posizione nella visualizzazione di stato.

Con la funzione MOD Posizione 2 si seleziona la visualizzazione di
posizione nella visualizzazione di stato supplementare.

Funzione

Visualizzazione

Posizione nominale; valore preimpostato dal
TNC

NOMIN

Posizione reale; posizione attuale dell'utensile

REALE

Posizione di riferimento; posizione reale riferita
all'origine della macchina

REF

Distanza residua rispetto alla posizione
programmata; differenza tra posizione reale e
posizione finale

DIST

Errore di inseguimento; differenza tra posizione
nominale e reale

INSEG

Deflessione del tastatore di misurazione

DEFL.

Percorsi eseguiti con la funzione correzione del
posizionamento con volantino (M118)
(solo visualizzazione di posizione 2)

M118
