HEIDENHAIN iTNC 530 511
9.1
1
F
resat
ur
a inclinata nel piano or
ientat

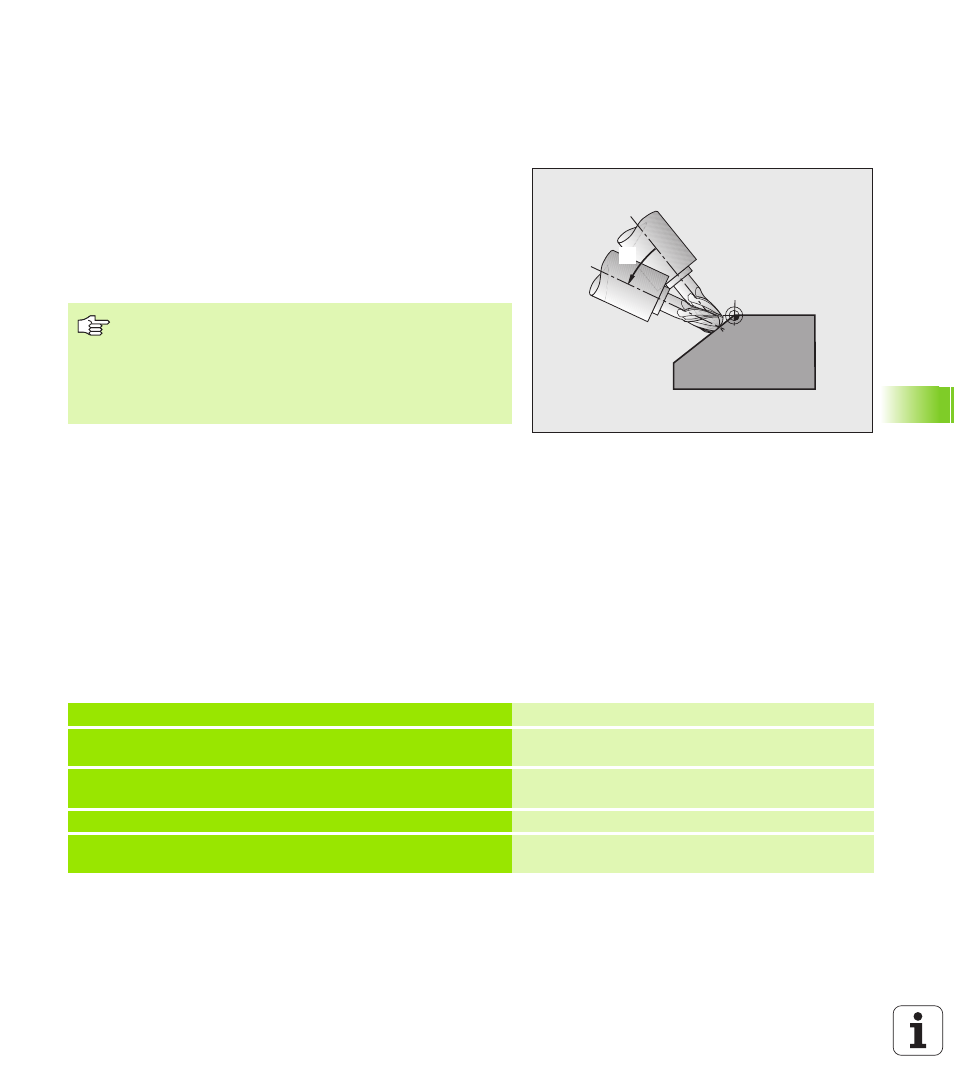

o 9.11 Fresatura inclinata nel piano
orientato
Funzione
In collegamento con le nuove funzioni PLANE e M128, si può eseguire
la fresatura inclinata in un piano di lavoro orientato. A questo scopo
si dispone di due definizioni possibili:
„ Fresatura inclinata con spostamento incrementale di un asse
rotativo
„ Fresatura inclinata tramite vettori normali (solo dialogo con testo in
chiaro)
Fresatura inclinata con spostamento
incrementale di un asse rotativo
 Disimpegno utensile
 Attivazione della funzione M128
 Definire una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
 Mediante un blocco L realizzare in modo incrementale lo
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
Esempi di blocchi NC:
IB
La fresatura inclinata nel piano orientato funziona solo con
frese radiali.
Con teste/tavole orientabili a 45° l’angolo di inclinazione
può anche essere definito come angolo solido. Utilizzare
per questo FUNCTION TCPM (solo dialogo con testo in
chiaro).
...
N120 G00 G40 Z+50 M128 * Posizionamento ad altezza di sicurezza, attivazione
di M128
N130 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000 * Definizione e attivazione della funzione PLANE
N140 G01 G91 F1000 B-17 * Impostazione dell’angolo di inclinazione
... Definizione della lavorazione nel piano di lavoro
orientato
