8.8 Cicli di spianat
u
ra

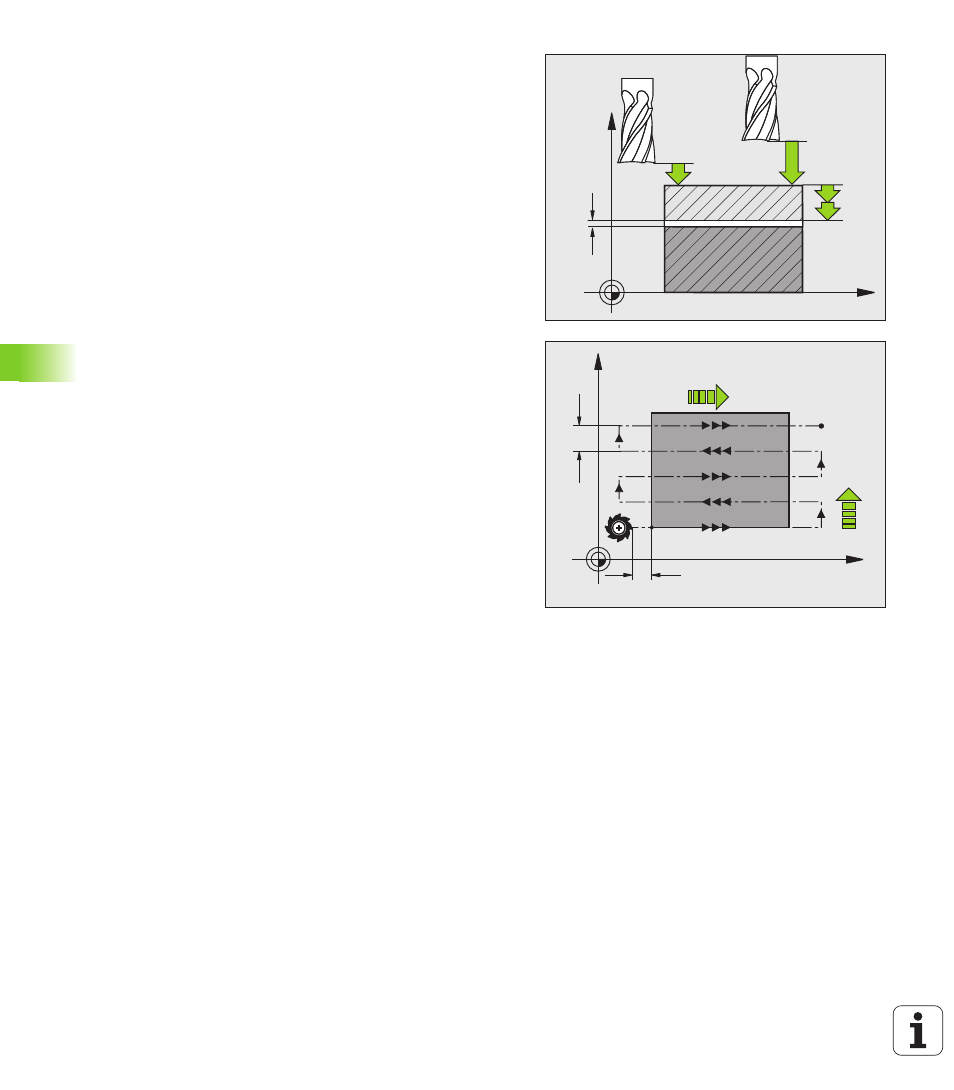

 PROFONDITÀ DI ACCOSTAMENTO MASSIMA Q202
(incrementale): quota di accostamento massima
dell'utensile. Il TNC calcola la profondità di
accostamento effettiva dalla differenza tra punto
finale e punto di partenza nell'asse utensile – tenendo
conto del sovrametallo per finitura – in modo eseguire
la lavorazione sempre con la stessa profondità di
accostamento
 Sovrametallo per finitura profondità Q369
(incrementale): valore con cui deve essere eseguito
l'ultimo accostamento
 Fattore max. di sovrapposizione traiettorie
Q370: Massimo accostamento laterale k. Il TNC
calcola l'accostamento laterale effettivo dalla 2ª
lunghezza laterale (Q219) e dal raggio utensile, in
modo da eseguire la lavorazione con accostamento
laterale costante. Se nella tabella utensili è stato
inserito un raggio R2 (es. raggio dell’inserto usando
un utensile con tagliente frontale), il TNC riduce in
modo corrispondente l'accostamento laterale
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
 Avanzamento finitura Q385: velocità di spostamento
dell'utensile durante la fresatura dell'ultimo
accostamento in mm/min
 Avanzamento di preposizionamento Q253: velocità di
spostamento dell'utensile durante l'avvicinamento
alla posizione di partenza e durante lo spostamento
sulla riga successiva in mm/min; se lo spostamento
trasversale avviene nel materiale (Q389=1), il TNC
esegue l'accostamento trasversale con avanzamento
di fresatura Q207
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
