82 2 Funzionamento manuale e allineamento
2.4 Impostazione dell'or
igine (senza sist
ema di tastat
ur
a 3D)

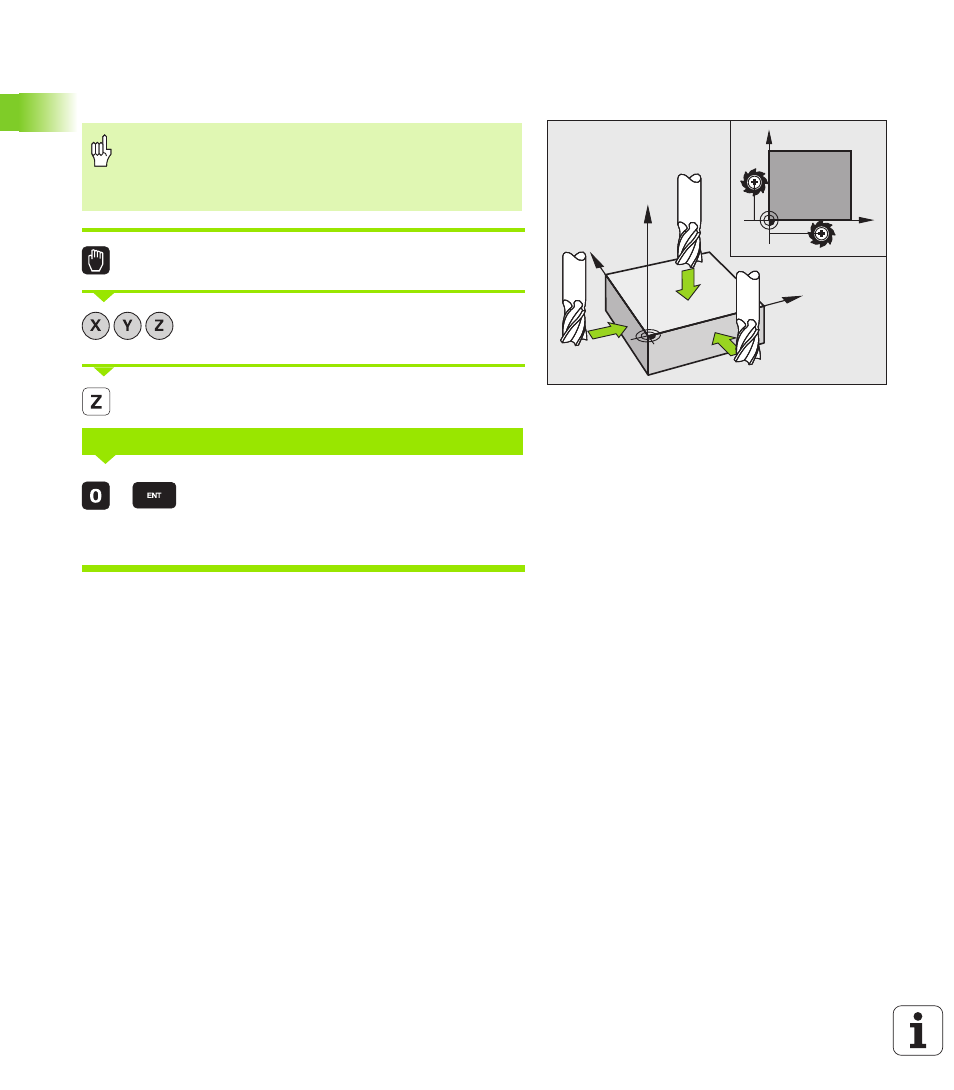

Definire l'origine con i tasti di movimentazione
assi
Selezionare il modo operativo Funzionamento manuale
Spostare l'utensile con precauzione fino a sfiorare il
pezzo
Selezionare l'asse (tutti gli assi sono selezionabili
anche tramite la tastiera ASCII)
Utensile zero, asse del mandrino: impostare la
visualizzazione su una posizione nota del pezzo (ad es.
0) o inserire lo spessore d del lamierino. Nel piano di
lavoro: tener conto del raggio dell'utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell'asse di accostamento un utensile con lunghezza nota,
impostare la visualizzazione dell'asse di accostamento sulla lunghezza
L dell'utensile o sulla somma Z=L+d.
Y
X
Z
X
Y
-R
-R
Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata, si
deve sovrapporre un lamierino di spessore d noto. Per
l'origine si dovrà quindi inserire un valore maggiorato di d.
IMPOSTAZIONE ORIGINE Z=
