260 6 Programmazione: Programmazione profili
6.6 Modifica di file DXF (opzione sof
tw
a
re
)
 Se si desidera scegliere altri profili: premere il softkey
DISATTIVA ELEMENTI SELEZIONATI e selezionare il
successivo profilo come descritto in precedenza

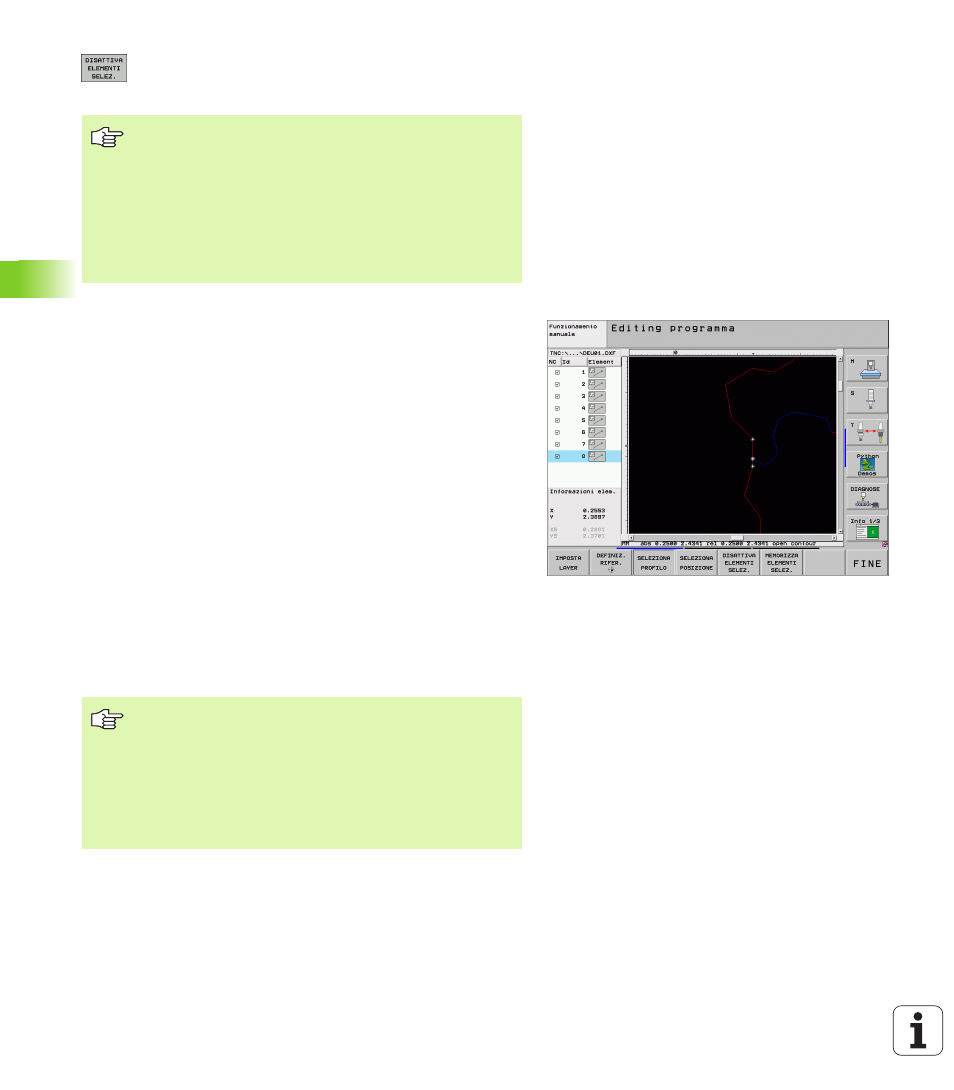

Dividere, prolungare, accorciare elementi di profilo
Se gli elementi di profilo da selezionare non terminano nello stesso
punto sul disegno, il corrispondente elemento di profilo deve essere
prima diviso. Questa funzione è automaticamente disponibile nel
modo di selezione di un profilo.
Procedere come segue:
 L'elemento di profilo raccordato è selezionato, quindi marcato in
colore blu
 Cliccare sull'elemento di profilo da dividere: il TNC indica il punto
d'intersezione con un asterisco con cerchio e i punti finali
selezionabili con un asterisco semplice
 Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione: il
TNC divide l'elemento di profilo sul punto d'intersezione e maschera
di nuovo i punti. Eventualmente il TNC prolunga o accorcia
l'elemento di profilo raccordato fino al punto d'intersezione tra i due
elementi
 Cliccare di nuovo l'elemento di profilo diviso: il TNC visualizza di
nuovo il punto d'intersezione e i punti finali
 Cliccare il punto finale desiderato: il TNC marca in colore blu
l'elemento ora diviso
 Scegliere l'elemento di profilo successivo
Il TNC inserisce nel programma di profilo due definizioni
del pezzo grezzo (BLK FORM). La prima definizione contiene
le dimensioni del file DXF completo, la seconda
definizione - inizialmente attiva - include gli elementi di
profilo selezionati, in modo da ottenere una dimensione
ottimizzata del pezzo grezzo.
Il TNC memorizza solo gli elementi effettivamente
selezionati (elementi contrassegnati in colore blu), quindi
provvisti di un segno di spunta nella finestra a sinistra.
Se l'elemento di profilo da prolungare/accorciare è una
retta, il TNC prolunga/accorcia l'elemento di profilo in
modo lineare. Se l'elemento di profilo da prolungare/
accorciare è un arco di cerchio, il TNC prolunga/accorcia
l'arco di cerchio in modo circolare.
Per utilizzare queste funzioni, devono essere già
selezionati almeno due elementi di profilo, in modo che la
direzione sia univocamente definita.
