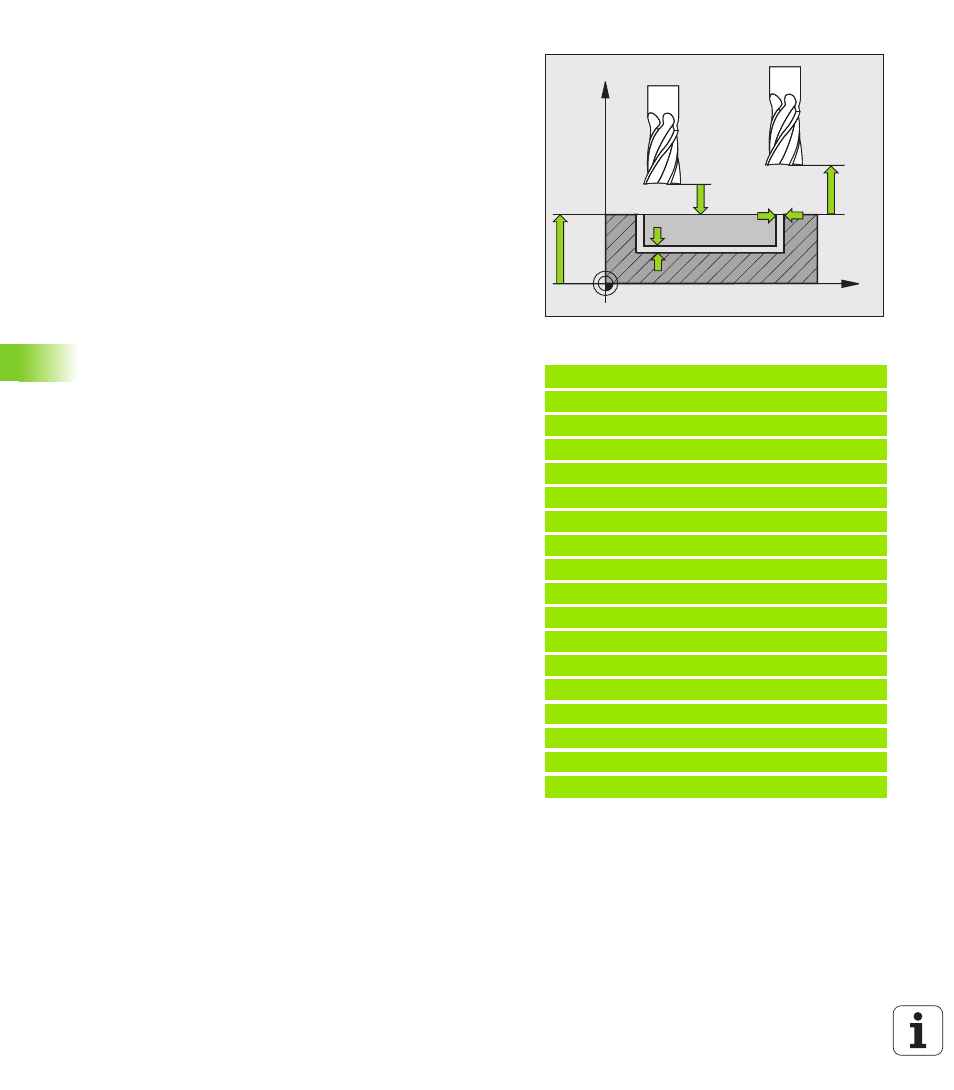

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la superficie frontale dell’utensile e la superficie
del pezzo
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
assoluta della superficie del pezzo
 2ª distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 FATTORE DI SOVRAPPOSIZIONE TRAIETTORIE Q370:
Q370 x raggio utensile dà l'accostamento laterale k.
 Strategia di penetrazione Q366: tipo di strategia di
penetrazione:
„ 0 = penetrazione perpendicolare.
Indipendentemente dall'inclinazione ANGLE definita
nella tabella utensili, il TNC penetra in modo
perpendicolare
„ 1 = penetrazione elicoidale. Nella tabella utensili
l’inclinazione ANGLE per l’utensile attivo deve essere
definita diversa da 0. Altrimenti il TNC emette un
messaggio d'errore
 Avanzamento finitura Q385: velocità di avanzamento
dell'utensile durante la finitura laterale e del fondo in
mm/min
Esempio: Blocchi NC
N10 G252 TASCA CIRCOLARE
Q215=0 ;TIPO DI LAVORAZIONE
Q223=60 ;DIAMETRO CERCHIO
Q368=0.2 ;SOVRAM. LATERALE
Q207=500 ;AVANZ. FRESATURA
Q351=+1 ;TIPO DI FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. ACCOSTAMENTO
Q369=0,1 ;SOVRAM. PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q338=5 ;ACCOST. FINITURA
Q200=2 ;DIST. DI SICUREZZA
Q203=+0 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Q370=1 ;SOVRAPP. TRAIETT. UT.
Q366=1 ;PENETRAZIONE
Q385=500 ;AVANZAMENTO FINITURA
N20 G79:G01 X+50 Y+50 Z+0 F15000 M3
X
Z
Q200
Q20
Q20
Q36
Q36
