226 6 Programmazione: Programmazione profili
6.2 Inf
o
rm
azioni g
e
ner
a
li sulle funzioni di tr
aiet
to
ri
a

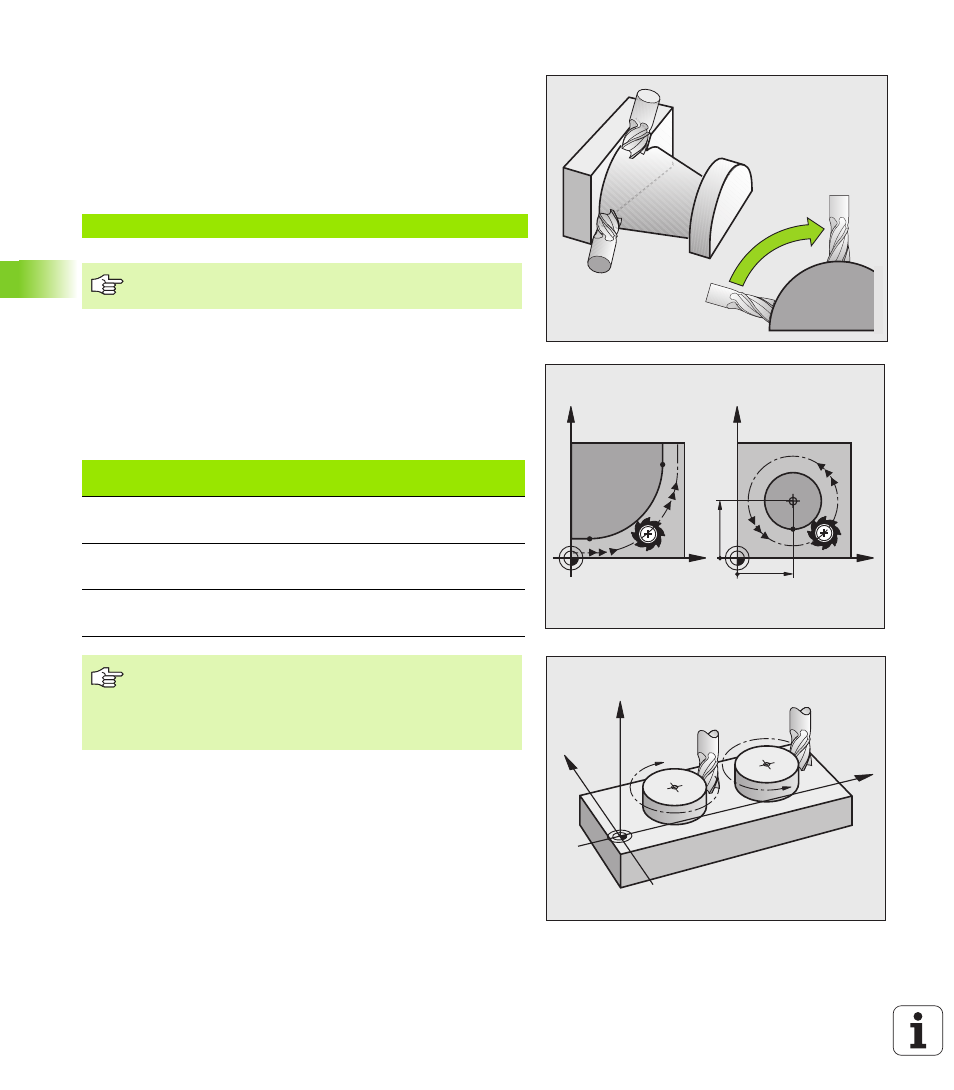

Inserimento di più di tre coordinate
Il TNC è in grado di controllare contemporaneamente fino a 5 assi. In
una lavorazione a 5 assi vengono spostati contemporaneamente, p.
es., 3 assi lineari e 2 assi rotativi.
Il programma per una tale lavorazione viene fornito generalmente da
un sistema CAM; esso non può essere programmato direttamente
sulla macchina.
Esempio:
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due assi
della macchina: l'utensile si muove rispetto al pezzo su una traiettoria
circolare. Per i movimenti circolari si può inserire il centro del cerchio.
Con le funzioni di traiettoria per archi di cerchio si programmano cerchi
nei piani principali. Il piano principale deve essere definito alla chiamata
utensile mediante la definizione dell'asse del mandrino:
Senso di rotazione per movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione tramite le seguenti
funzioni:
„ Rotazione in senso orario: G02/G12
„ Rotazione in senso antiorario: G03/G13
N123 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
I movimenti con oltre 3 assi non vengono supportati
graficamente dal TNC.
X
Y
X
Y
I
J
Asse del
mandrino
Piano principale Centro del cerchio
Z (G17) XY, inoltre
UV, XV, UY I, J
Y (G18) ZX, inoltre
WU, ZU, WX K, I
X (G19) YZ, inoltre
VW, YW, VZ J, K
Cerchi che non sono paralleli al piano principale, vengono
programmati con la funzione "Rotazione del piano di
lavoro"(vedere "PIANO DI LAVORO (ciclo G80, opzione
software 1)", pag. 471) o con parametri Q (vedere
"Principio e panoramica delle funzioni", pag. 530).
G02/G12
G03/G13
X
Z
Y
