HEIDENHAIN iTNC 530 413

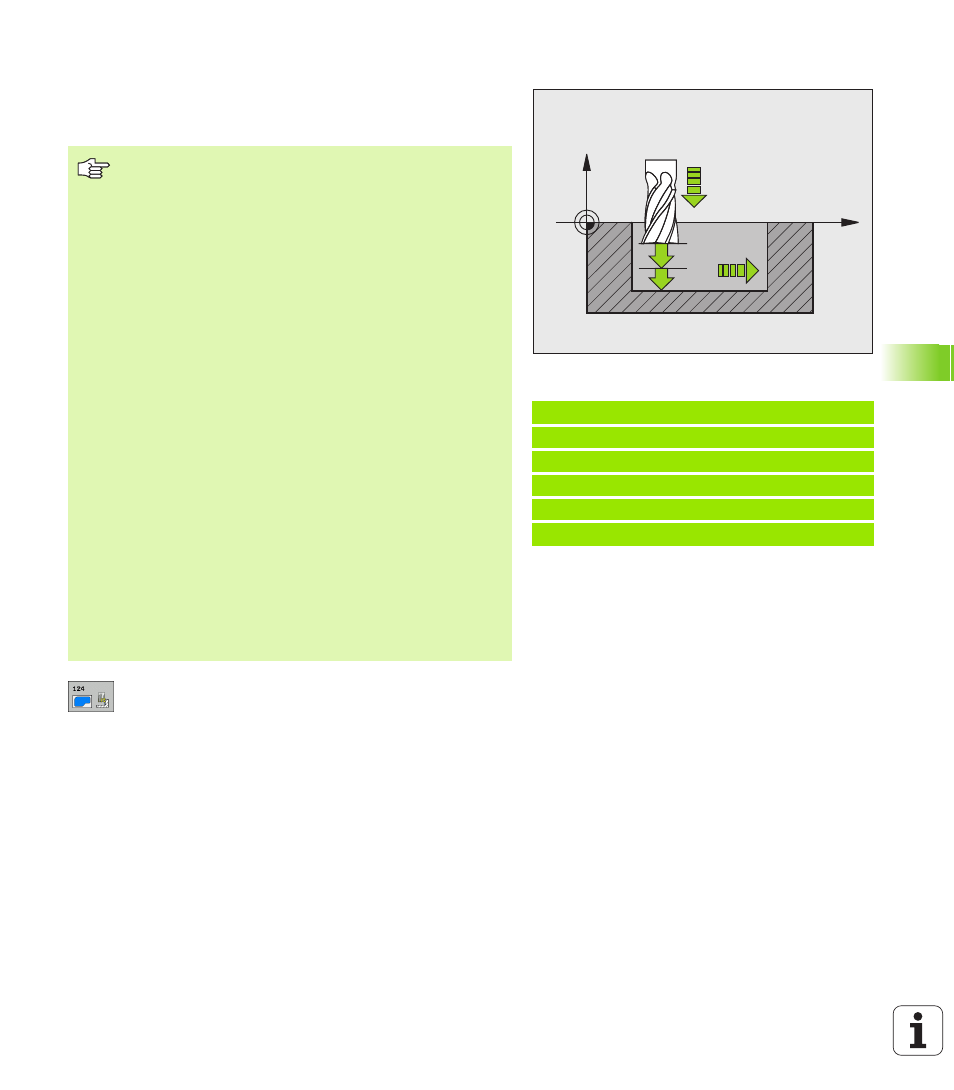

8.6 Cicli SL
FINITURA LATERALE (Ciclo G124)
Il TNC avvicina l'utensile ai singoli segmenti di profilo su una traiettoria
circolare a raccordo tangenziale, finendo ogni segmento
separatamente.
 SENSO ROT.? orario = -1 Q9:
Direzione di lavorazione:
+1: Rotazione in senso antiorario
–1: Rotazione in senso antiorario
 PROFONDITÀ DI ACCOSTAMENTO Q10 (incrementale):
quota di cui l’utensile viene accostato di volta in volta
 AVANZAMENTO IN PROFONDITÀ Q11: avanzamento
durante la penetrazione
 AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura
 QUOTA LATERALE Q14 (incrementale): quota per finiture
ripetute; programmando Q14 = 0 viene asportata la
quota di finitura residua
Esempio: Blocchi NC
N61 G124 FINITURA LATERALE
Q9=+1 ;SENSO DI ROTAZIONE
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=350 ;AVANZAMENTO SVUOT.
Q14=+0 ;SOVRAM. LATERALE
X
Z
Q11
Q12
Q10
Da osservare prima della programmazione
La somma tra SOVRAMETALLO PER FINITURA
LATERALE (Q14) e raggio dell'utensile di finitura deve
essere inferiore alla somma tra SOVRAMETALLO PER
FINITURA LATERALE (Q3, ciclo G120) e il raggio
dell'utensile di svuotamento.
Anche per la lavorazione del ciclo G124 senza previo
svuotamento con il ciclo G122 vale il suddetto calcolo; in
questo caso il raggio dell'utensile di svuotamento assume
il valore "0".
Il ciclo G124 può essere utilizzato anche per la fresatura di
profili. In tale caso si deve
„ definire il profilo da fresare come singola isola (senza
limitazione di tasca) e
„ nel ciclo G120 si deve inserire il sovrametallo per finitura
(Q3) più grande della somma del sovrametallo per
finitura Q14 + raggio dell'utensile utilizzato
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca. Il punto di partenza dipende dalle
condizioni di spazio nella tasca e dal sovrametallo
programmato nel ciclo G120.
Il TNC calcola il punto di partenza anche in funzione
dell'ordine di esecuzione. Se si seleziona il ciclo di finitura
con il tasto GOTO e poi si avvia il programma, il punto di
partenza può trovarsi in un punto diverso rispetto a quando
il programma viene eseguito in base a un ordine definito.
