9.10 Definizione del comportamento

nel posizionamento della
funzione PLANE

Panoramica

Indipendentemente dalla funzione PLANE utilizzata per definire il piano
di lavoro orientato, le seguenti funzioni sono sempre disponibili per il
comportamento nel posizionamento:

„

Orientamento automatico

„

Selezione delle possibilità di orientamento alternative

„

Selezione del tipo di conversione

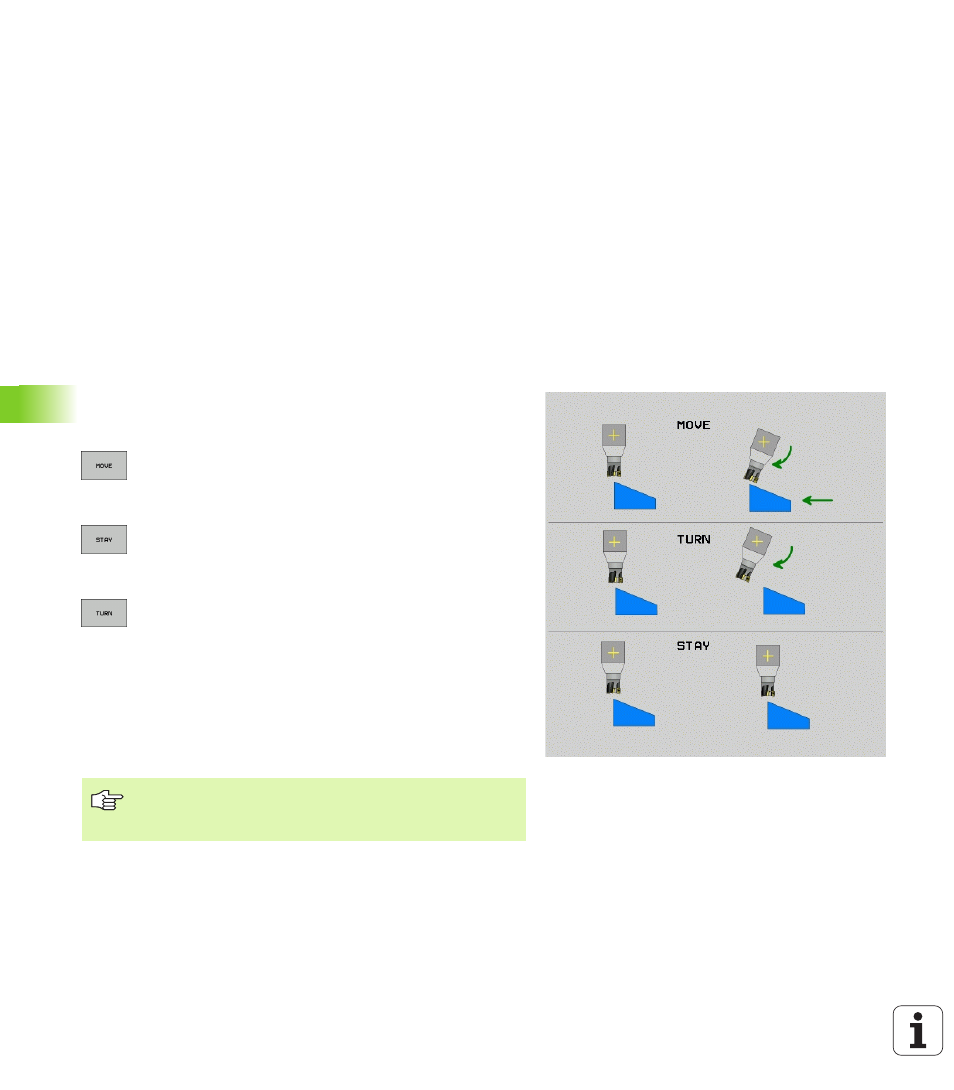

Orientamento automatico:

MOVE/TURN/STAY

(introduzione obbligatoria)

Dopo che tutti i parametri per la definizione del piano sono stati inseriti,
si deve definire il modo in cui gli assi rotativi si devono orientare sui
valori calcolati:

La funzione PLANE deve orientare automaticamente

gli assi rotativi sui valori calcolati, la posizione relativa
tra pezzo e utensile rimane invariata. Il TNC esegue un
movimento di compensazione negli assi lineari

La funzione PLANE deve orientare automaticamente

gli assi rotativi sui valori calcolati, vengono posizionati
solo gli assi rotativi. Il TNC non esegue alcun
movimento di compensazione negli assi lineari

Gli assi rotativi vengono orientati con un successivo

blocco di posizionamento separato

Se si seleziona l'opzione MOVE (funzione PLANE di orientamento con
movimento di compensazione automatico), si devono ancora definire
i seguenti due parametri Distanza del centro di rotazione dalla
punta utens.

e Avanzamento? F=. Se si seleziona l'opzione TURN

(funzione PLANE di orientamento senza movimento di compensazione
automatico), si deve ancora definire il seguente parametro
Avanzamento? F=

.

Se si impiega la funzione PLANE AXIAL in collegamento con
STAY

, gli assi rotativi devono essere orientati in un blocco

di posizionamento separato dopo la funzione PLANE.
