500

9 Programmazione: Funzioni speciali

9.6 Definizione del piano di la

v

o

ro

mediant

e

due v

e

tt

or

i: PLANE

V

ECT

O

R

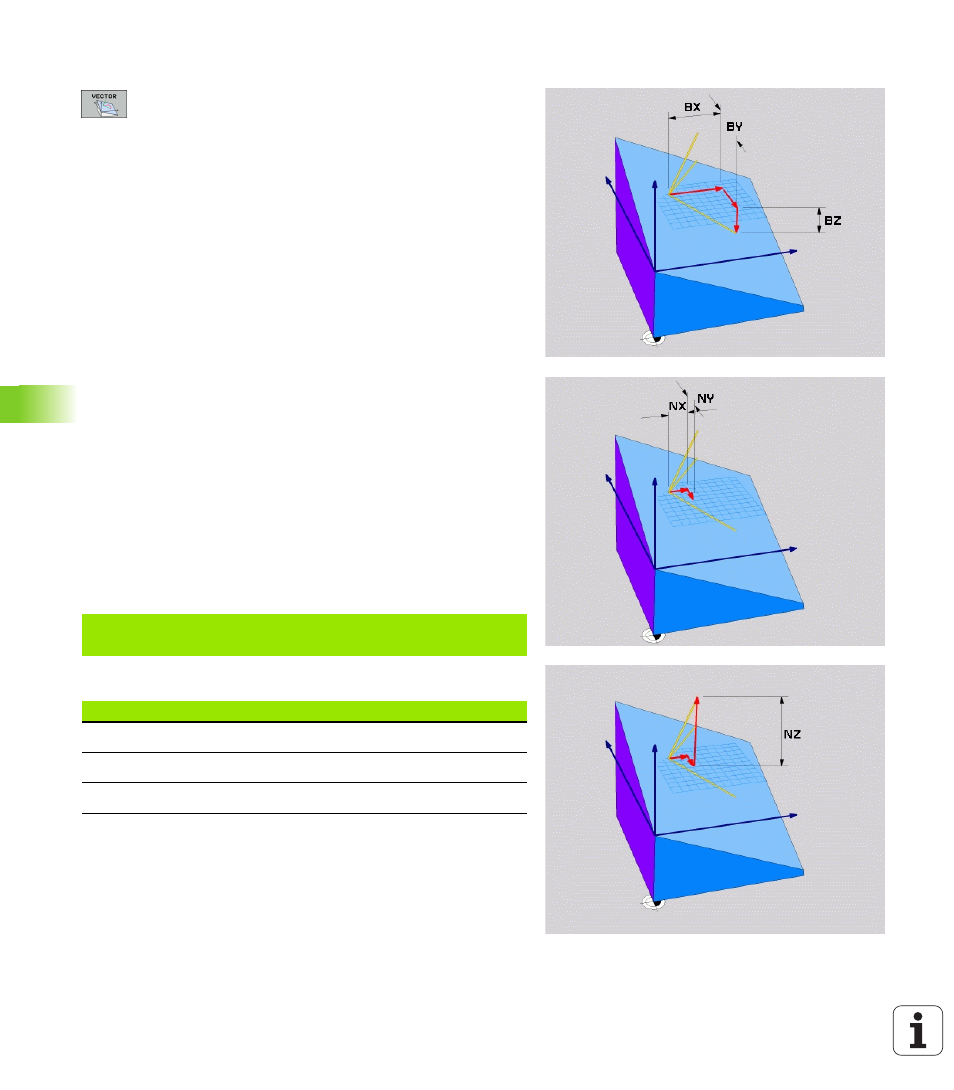

Parametri inseriti

Componente X del vettore base?

: componente X BX

del vettore base B (vedere figura in alto a destra).
Campo di immissione: da -99.9999999 a
+99.9999999

Componente Y del vettore base?

: componente X BY

del vettore base B (vedere figura in alto a destra).
Campo di immissione: da -99.9999999 a
+99.9999999

Componente Z del vettore base?

: componente Z BZ

del vettore base B (vedere figura in alto a destra).
Campo di immissione: da -99.9999999 a
+99.9999999

Componente X del vettore normale?

: componente X

NX

del vettore normale N (vedere figura in centro a

destra). Campo di immissione: da -99.9999999 a
+99.9999999

Componente Y del vettore normale?

: componente Y

NY

del vettore normale N (vedere figura in centro a

destra). Campo di immissione: da -99.9999999 a
+99.9999999

Componente Z del vettore normale?

: componente Z

NZ

del vettore normale N (vedere figura in basso a

destra). Campo di immissione: da -99.9999999 a
+99.9999999

Continuare con le caratteristiche di posizionamento

(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" pag. 506)

Blocchi NC

Sigle utilizzate

N50 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 ...

Sigla

Significato

VECTOR

Inglese vector = vettore

BX, BY, BZ

Vettore base: componenti X, Y e Z

NX, NY, NZ

Vettore normale: componenti X, Y e Z
