HEIDENHAIN iTNC 530
385
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

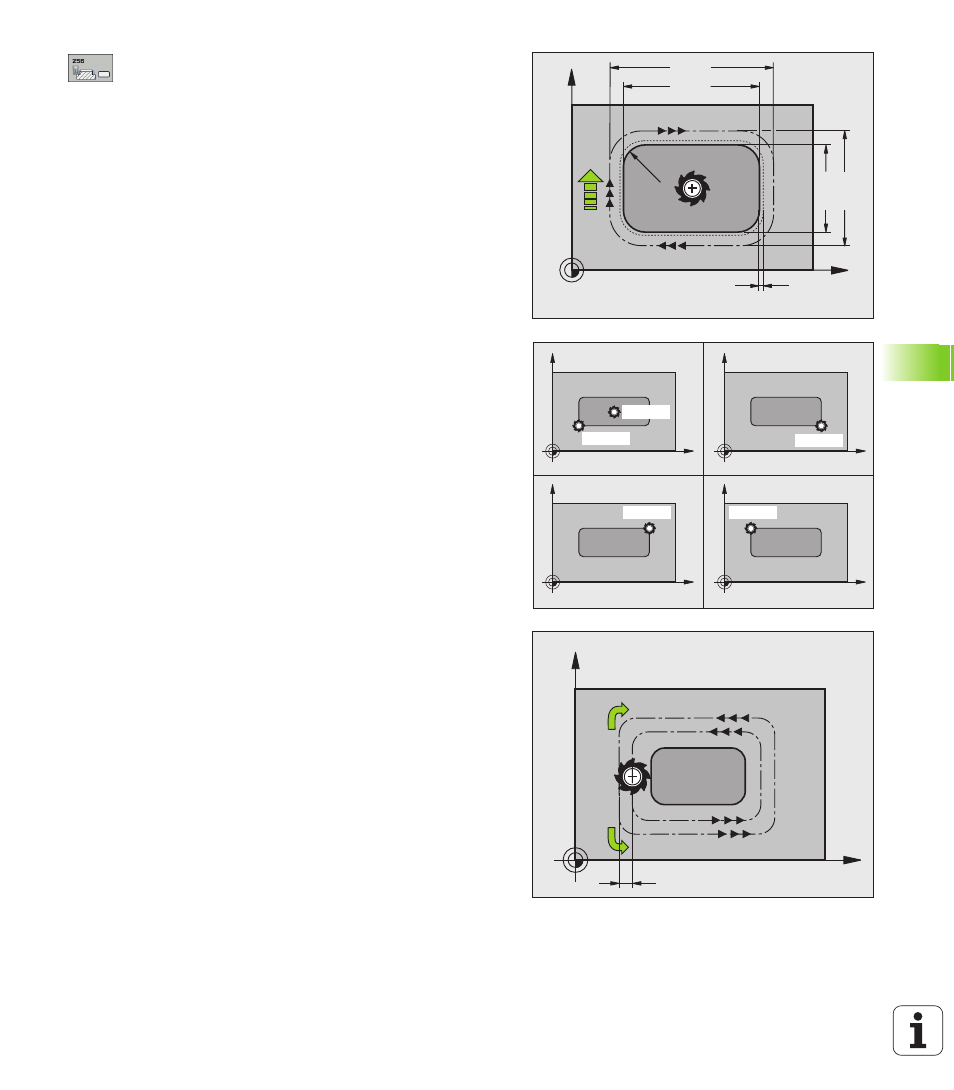

LUNGHEZZA 1º LATO
Q218: lunghezza dell'isola,
parallela all'asse principale del piano di lavoro
Quota pz grezzo lungh. lato 1
Q424: lunghezza
dell'isola grezza, parallela all'asse principale del piano
di lavoro. Inserire la quota pz. grezzo lungh. lato
1
maggiore della lungh. lato 1. Il TNC esegue più
accostamenti laterali, se la differenza tra quota del
pezzo grezzo 1 e quota di finitura 1 è maggiore
dell'accostamento laterale ammesso (raggio utensile
per sovrapposizione traiettorie Q370). Il TNC calcola
sempre un accostamento laterale costante
LUNGHEZZA 2º LATO
Q219: lunghezza dell'isola,
parallela all'asse secondario del piano di lavoro.
Inserire la quota pz. grezzo lungh. lato 2
maggiore della lungh. lato 2. Il TNC esegue più
accostamenti laterali, se la differenza tra quota del
pezzo grezzo 2 e quota di finitura 2 è maggiore
dell'accostamento laterale ammesso (raggio utensile
per sovrapposizione traiettorie Q370). Il TNC calcola
sempre un accostamento laterale costante
Quota pz grezzo lungh. lato 2
Q425: lunghezza
dell'isola grezza, parallela all'asse secondario del
piano di lavoro
RAGGIO DELL’ANGOLO
Q220: raggio dell’angolo
dell’isola
SOVRAM. FINITURA LATERALE
Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro, che il TNC lascia nella lavorazione
Rotazione
Q224 (in valore assoluto): angolo con cui
tutta l'isola viene ruotata. Il centro di rotazione si trova
nella posizione in cui si trova l’utensile al momento
della chiamata del ciclo
POSIZIONE ISOLA
Q367: posizione dell'isola riferita alla
posizione dell'utensile al momento della chiamata del
ciclo:
0: posizione utensile = centro dell'isola
1: posizione utensile = spigolo inferiore sinistro
2: posizione utensile = spigolo inferiore destro
3: posizione utensile = spigolo superiore destro
4: posizione utensile = spigolo superiore sinistro
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
TIPO DI FRESATURA
Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351= 1
Q351= +1
