2.5 Rotazione del piano di lavoro

(opzione software 1)

Applicazione, funzionamento

Il TNC supporta la rotazione dei piani di lavoro su macchine con teste
o tavole orientabili. Applicazioni tipiche sono, ad es., fori obliqui o profili
posti in modo obliquo nello spazio. Il piano di lavoro viene sempre
ruotato intorno al punto zero attivo. La lavorazione viene programmata
come d'abitudine in un piano principale (ad es. piano X/Y) mentre
l'esecuzione viene realizzata in un piano ruotato rispetto al piano
principale.

Per la rotazione del piano di lavoro sono disponibili tre funzioni:

„

Rotazione manuale con il softkey 3D ROT nei modi operativi
FUNZIONAMENTO MANUALE e VOLANTINO ELETTRONICO
vedere "Attivazione della rotazione manuale", pag. 94

„

Rotazione controllata, ciclo 19 PIANO DI LAVORO nel programma di
lavorazione (vedere "PIANO DI LAVORO (ciclo G80, opzione
software 1)" pag. 471)

„

Rotazione controllata, funzione PLANE nel programma di lavorazione
(vedere "La funzione PLANE: Rotazione del piano di lavoro
(opzione-software 1)" pag. 489)

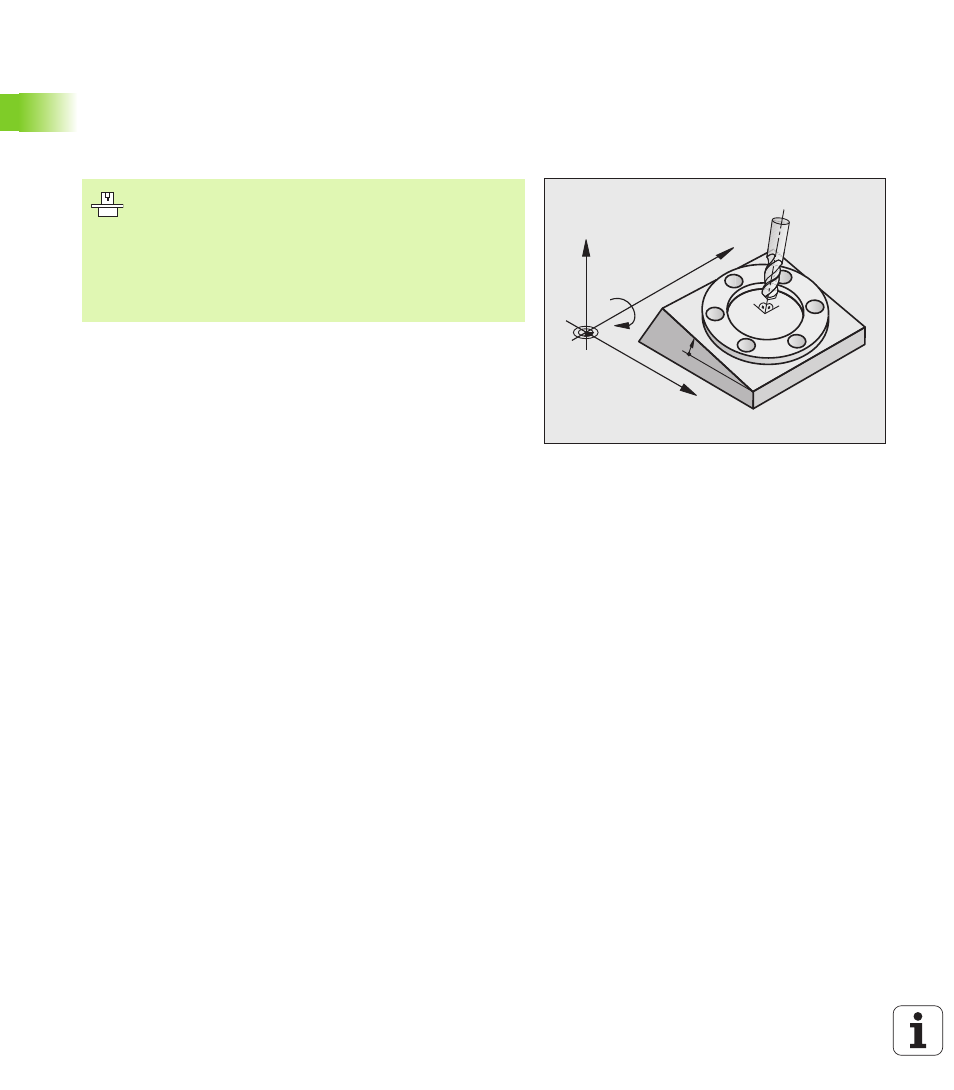

Le funzioni del TNC per la "Rotazione del piano di lavoro" sono
conversioni di coordinate. Il piano di lavoro è comunque sempre
perpendicolare alla direzione dell'asse utensile.

X

Z

Y

B

10°

Le funzioni per la rotazione del piano di lavoro vengono
interfacciate dal costruttore della macchina tra TNC e
macchina. Per determinate teste orientabili (tavole
orientabili), il costruttore della macchina definisce se gli
angoli programmati nel ciclo vengono interpretati dal TNC
come coordinate degli assi rotativi oppure come
componenti angolari di un piano inclinato. Consultare il
manuale della macchina.
