466 8 Programmazione: Cicli
8.9 Cicli per la con
v
ersione di coor
dinat
e

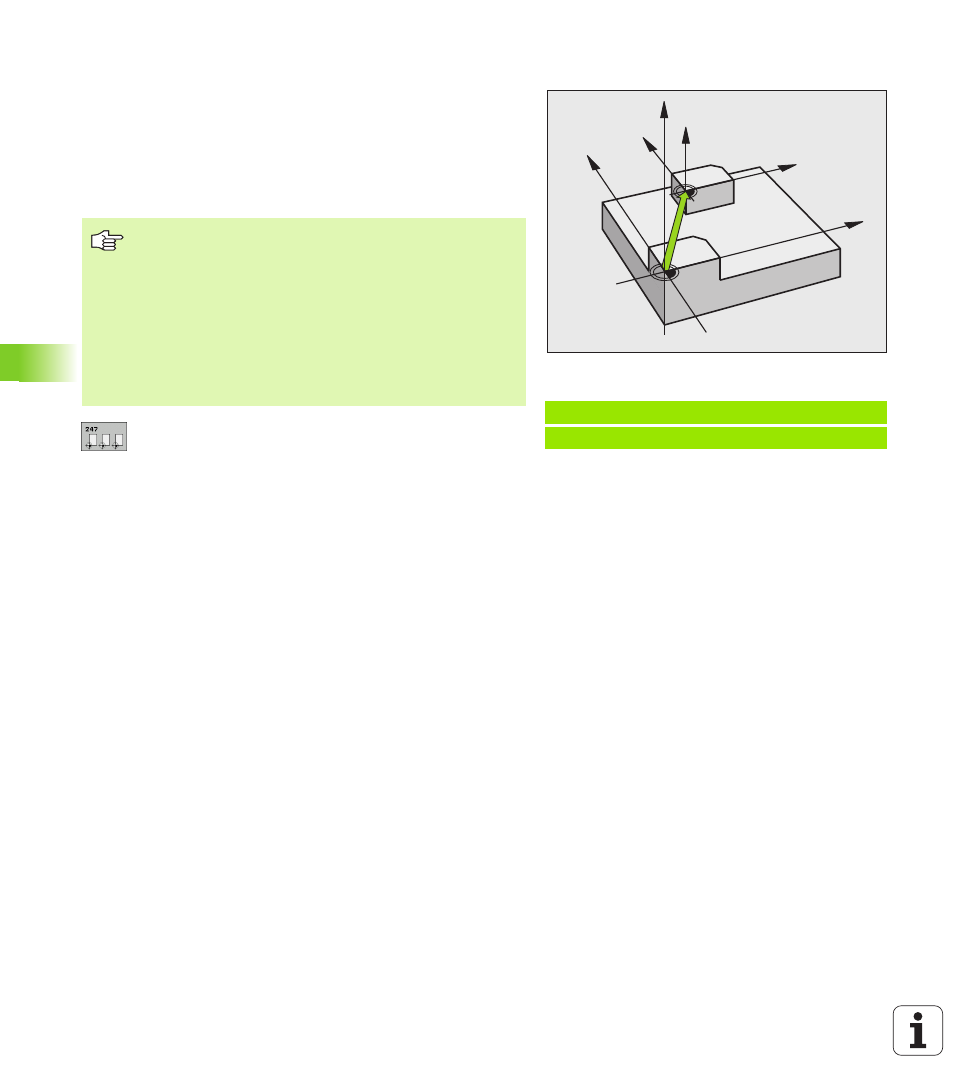

IMPOSTAZIONE ORIGINE (Ciclo G247)
Con il ciclo IMPOSTAZIONE ORIGINE è possibile attivare come nuovo
punto di riferimento un'origine definita nella tabella Preset.
Attivazione
Dopo una definizione del ciclo IMPOSTAZIONE ORIGINE, tutte le
immissioni di coordinate e gli spostamenti dell'origine (assoluti ed
incrementali) saranno riferiti al nuovo Preset.
 Numero origine? : introdurre il numero dell'origine
nella tabella Preset che deve essere attivata
Visualizzazioni di stato
Nella visualizzazione di stato il TNC indica il numero Preset attivo dopo
il simbolo di origine.
Esempio: Blocchi NC
N13 G247 IMPOSTAZIONE ORIGINE
Q339=4 ;NUMERO ORIGINE
Z
Z
X
X
Y
Y
Quando si attiva un'origine dalla tabella Preset, il TNC
resetta tutte le conversioni di coordinate attive.
Il TNC imposta il Preset soltanto negli assi che sono
definiti con valori nella tabella Preset. L'origine di assi
contrassegnati con – rimane inalterata.
Attivando il numero Preset 0 (riga 0), si attiva l’origine che
è stata impostata per ultima in un modo operativo
manuale.
Nel modo operativo Test PGM, il ciclo G247 non è attivo.
