ISOLA RETTANGOLARE (ciclo 256)
Con il ciclo 256 Isola rettangolare si può lavorare un'isola rettangolare.
Se la quota del pezzo grezzo è maggiore dell'accostamento laterale
massimo possibile, il TNC esegue più accostamenti laterali fino a
raggiungere la quota di finitura.

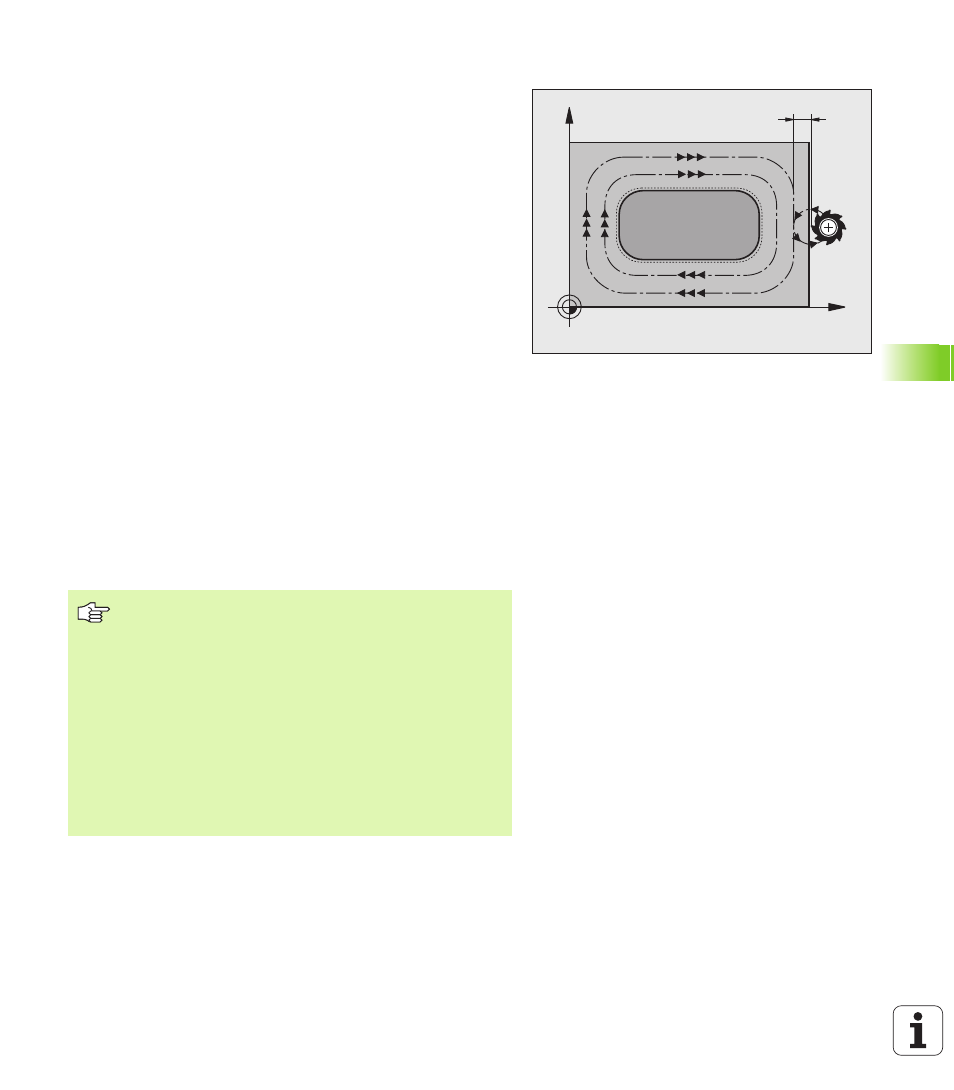

1 L'utensile inizia dalla posizione di partenza del ciclo (centro
dell'isola) in direzione X positiva sulla posizione di partenza della
lavorazione. La posizione di partenza si trova 2 mm a destra
accanto all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO IN PROFONDITÀ alla prima PROFONDITÀ DI
ACCOSTAMENTO
3 Successivamente l'utensile si posiziona su un semicerchio in
modo tangenziale al profilo dell'isola ed esegue una contornatura.
4 Se la quota di finitura non può essere raggiunta con una
contornatura, il TNC posiziona l'utensile lateralmente alla
profondità di accostamento attuale ed esegue un'altra
contornatura. Il TNC tiene conto della quota del pezzo grezzo, della
quota di finitura e dell'accostamento laterale ammesso. Questi
passi si ripetono fino al raggiungimento della quota di finitura
definita
5 In seguito l'utensile si stacca dal profilo tangenzialmente su un
semicerchio, ritornando al punto di partenza di lavorazione
dell'isola
6 In seguito il TNC posiziona l'utensile sulla successiva profondità di
accostamento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della profondità
programmata dell'isola
X
Y
2mm
Da osservare prima della programmazione
Preposizionamento dell’utensile sulla posizione di
partenza nel piano di lavoro con correzione del raggio R0.
Fare attenzione al parametro Q367 (posizione isola).
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile. Fare attenzione al parametro Q204 (2ª distanza di
sicurezza).
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Alla fine il TNC riposiziona l'utensile alla distanza di
sicurezza, se inserita alla 2ª distanza di sicurezza.
