HEIDENHAIN iTNC 530 339
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

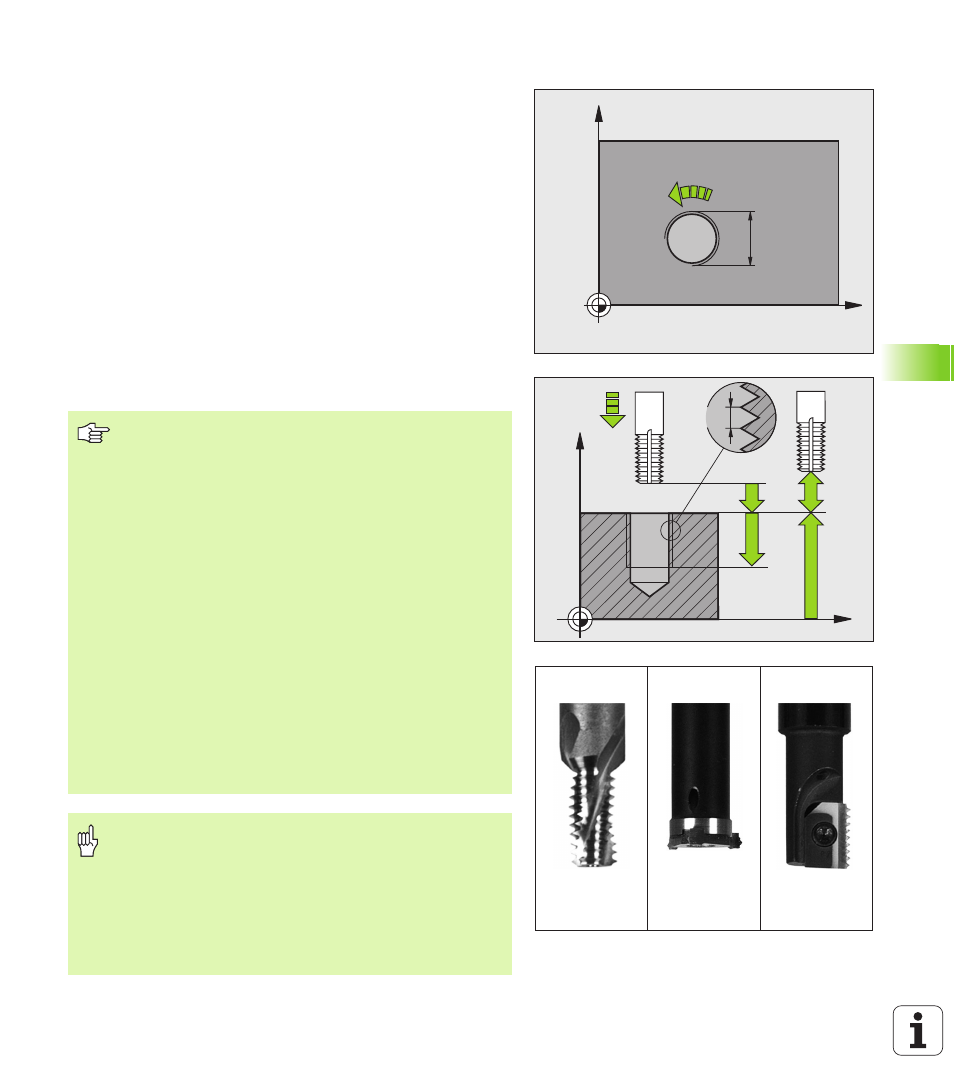

FRESATURA DI FILETTATURE (Ciclo G262)
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
programmata DISTANZA DI SICUREZZA sopra la superficie del
pezzo
2 L'utensile si porta con l'avanzamento di preposizionamento
programmato al piano di partenza, che risulta dal segno algebrico
del passo della filettatura, dal tipo di fresatura e dal numero di filetti
prima della ripresa
3 Quindi l'utensile si porta tangenzialmente sul diametro nominale
della filettatura seguendo una traiettoria elicoidale. Prima del
posizionamento con traiettoria elicoidale, viene eseguito un
posizionamento di compensazione sull'asse utensile, per iniziare la
traiettoria della filettatura sul piano di partenza programmato
4 A seconda del parametro "ripresa" l'utensile fresa la filettatura con
una traiettoria elicoidale continua o in più riprese
5 In seguito l'utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Alla fine del ciclo, il TNC porta l'utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmato, alla 2ª DISTANZA DI SICUREZZA
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo "Profondità di filettatura"
determina la direzione della lavorazione. Se si programma
Profondità di filettatura = 0 il TNC non esegue il ciclo.
Il posizionamento sul diametro interno della filettatura
avviene su un semicerchio a partire dal centro. Se il
diametro dell'utensile e 4x passo è più piccolo del
diametro nominale della filettatura, viene eseguito un
preposizionamento laterale.
Tenere presente che il TNC, prima di eseguire il
posizionamento, esegue un movimento di compensazione
secondo l'asse utensile. L'entità massima del movimento
di compensazione è metà passo della filettatura.
Assicurarsi che nel foro ci sia spazio sufficiente!
Se si cambia la profondità di filettatura, il TNC modifica
automaticamente il punto di partenza del movimento
elicoidale.
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l'utensile si sposta in rapido nell'asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
