HEIDENHAIN TNC iTNC 530
261
6.6 Modifica di file DXF (opzione sof
tw
a
re
)

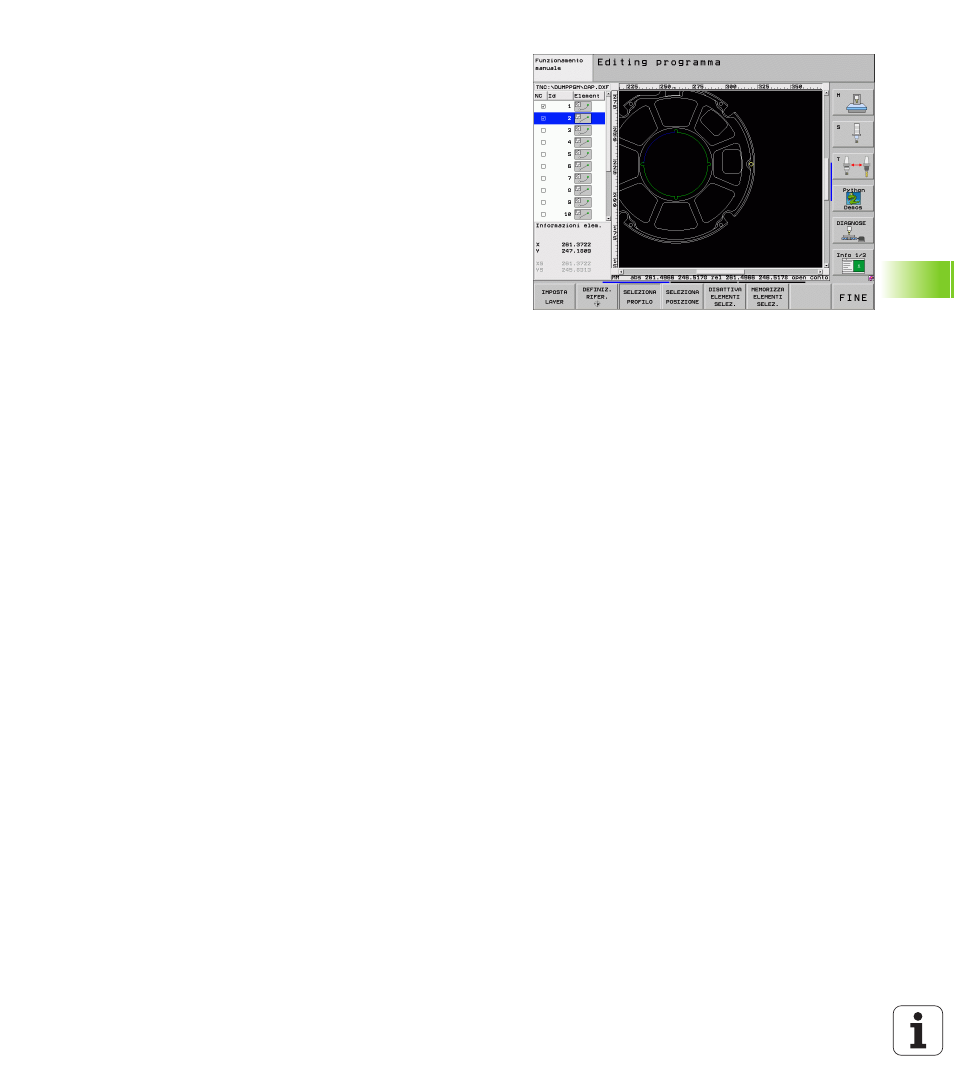

Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra diverse informazioni
sull'elemento di profilo che è stato selezionato per ultimo cliccando
con il mouse nella finestra sinistra o destra.
Retta
punto finale delle rette e in aggiunta in grigio il punto di partenza
delle rette
Cerchio, cerchio parziale
centro del cerchio, punto finale del cerchio e senso di rotazione. In
aggiunta in grigio punto di partenza e raggio del cerchio
