268 7 Programmazione: Funzioni ausiliarie
7.
3 F
unzioni ausiliar
ie per
indicazioni di coor
dinat
e
7.3 Funzioni ausiliarie per
indicazioni di coordinate
Programmazione di coordinate riferite alla
macchina M91/M92

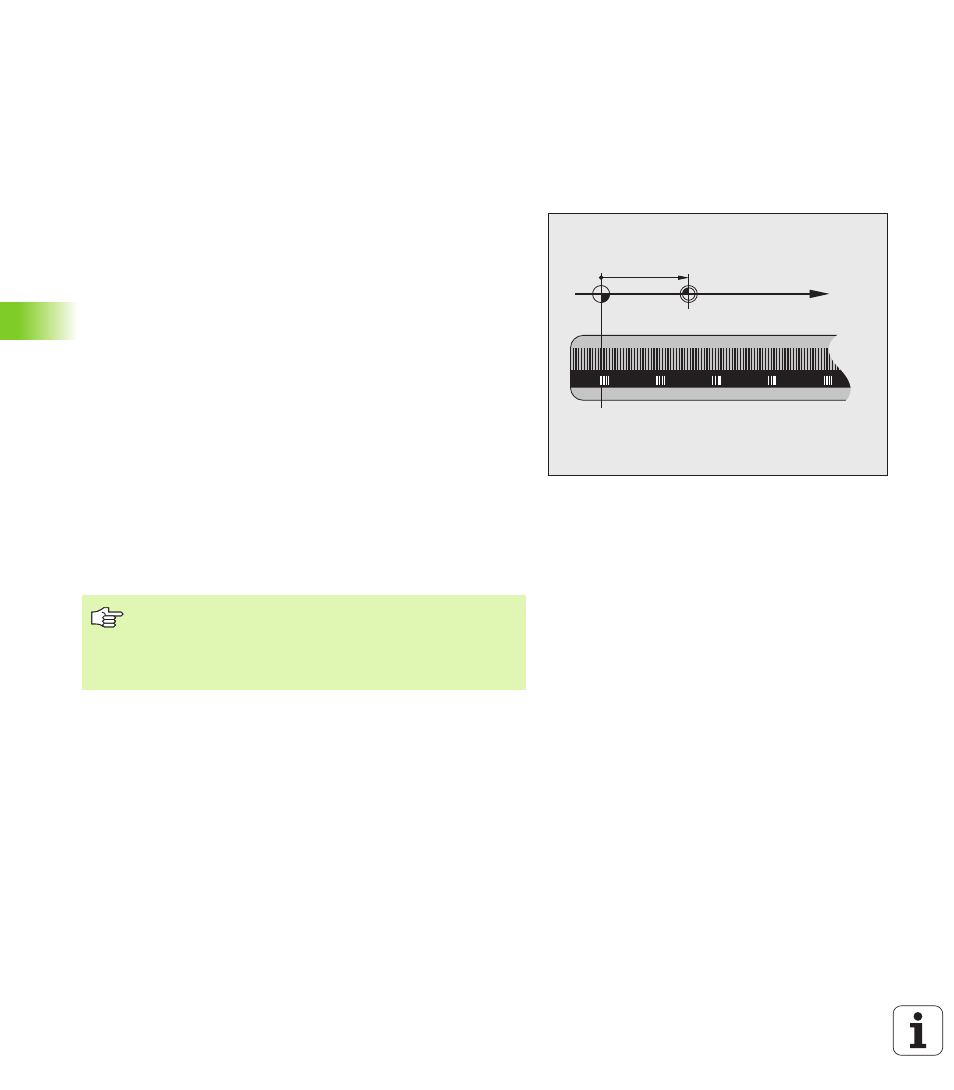

Origine sistema di misura (riga)
Sul sistema di misura (riga) un indice di riferimento definisce la
posizione dell'origine della riga stessa.
Origine macchina
L'origine macchina è necessaria per
„ l'impostazione dei limiti del campo di spostamento (finecorsa
software)
„ il posizionamento su punti fissi riferiti alla macchina (ad es. posizione
di cambio utensile)
„ l'impostazione dell'origine del pezzo
Il costruttore della macchina indica per ogni asse la distanza
dell'origine macchina dall'origine sistema di misura (riga) in un
parametro macchina.
Comportamento standard
Il TNC riferisce le coordinate all'origine del pezzo vedere "Impostazione
dell'origine (senza sistema di tastatura 3D)", pag. 81.
Comportamento con M91 – Origine macchina
Se in blocchi di posizionamento le coordinate devono riferirsi all'origine
macchina, impostare in tali blocchi la funzione M91.
Il TNC visualizzerà i valori delle coordinate riferiti all'origine della
macchina. Nella visualizzazione di stato commutare la visualizzazione
delle coordinate su REF vedere "Visualizzazioni di stato", pag. 53
X (Z,Y)
X
MP
Se in un blocco M91 si programmano coordinate
incrementali, queste coordinate sono riferite all'ultima
posizione M91 programmata. Se nel programma NC attivo
non è programmata alcuna posizione M91, le coordinate
sono riferite alla posizione attuale dell'utensile.
