HEIDENHAIN TNC 410, TNC 426, TNC 430 33
3.1 Pr
ogr
a
mmazione ed esecuzione di la
v
o
ra
zioni semplici
Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato con poche righe di programma.

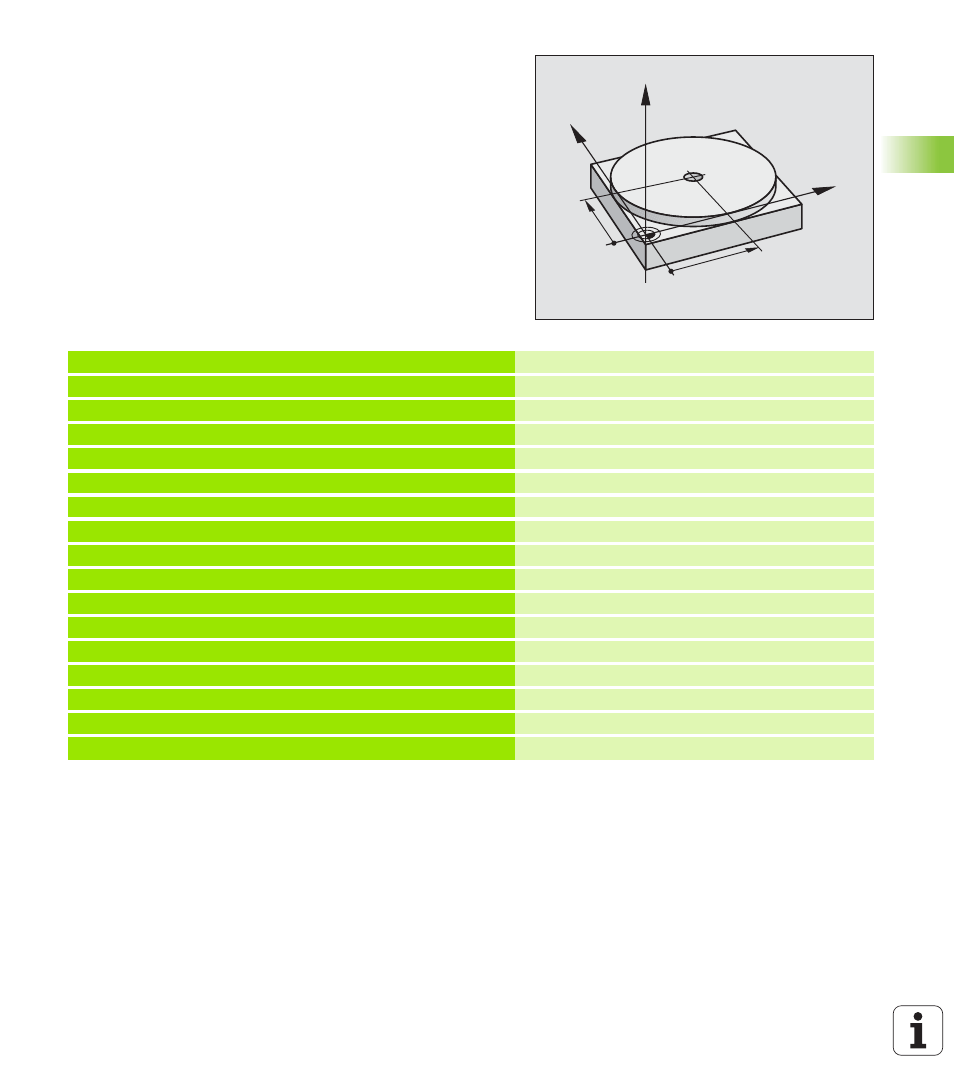

Per prima cosa l'utensile viene preposizionato con blocchi di rette
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo G83 Foratura profonda.
Funzione di retta G00 (vedere „Retta in rapido G00 Retta con
avanzamento G01 F. . .” , pag. 127), Ciclo G83 Foratura profonda
(vedere „FORATURA PROFONDA (Ciclo G83)” , pag. 186).
Y
X
Z
50
50
%$MDI G71 *
N10 G99 T1 L+0 R+5 * Definizione utensile: utensile zero, raggio 5
N20 T1 G17 S2000 * Chiamata utensile: asse dell'utensile Z,
Numero giri mandrino 2000 giri/min
N30 G00 G40 G90 Z+200 * Disimpegno utensile (in rapido)
N40 X+50 Y+50 M3 * Posizionare utensile in rapido sopra il foro
Mandrino ON
N50 G01 Z+2 F2000 * Posizionare utensile 2 mm sopra il foro
N60 G83 Definizione Ciclo G83 FORATURA PROFONDA:
P01 +2 Distanza di sicurezza dell'ut. sopra il foro
P02 -20 Profondità foro (Segno= Direzione lavoro)
P03 +10 Profondità singoli accostamenti prima del ritiro
P04 0,5 Tempo di sosta sul fondo foro in secondi
P05 250 * Avanzamento di foratura
N70 G79 * Chiamata ciclo G83 FORATURA PROFONDA
N80 G00 G40 Z+200 M2 * Disimpegno utensile
N99999 %$MDI G71 * Fine del programma
