302 8 Programmazione: Cicli
8.9 I cicli per la CONVER
SIONE DI COORDINA
TE
IMPOSTAZIONE ORIGINE (Ciclo G247,
non sul TNC 410)

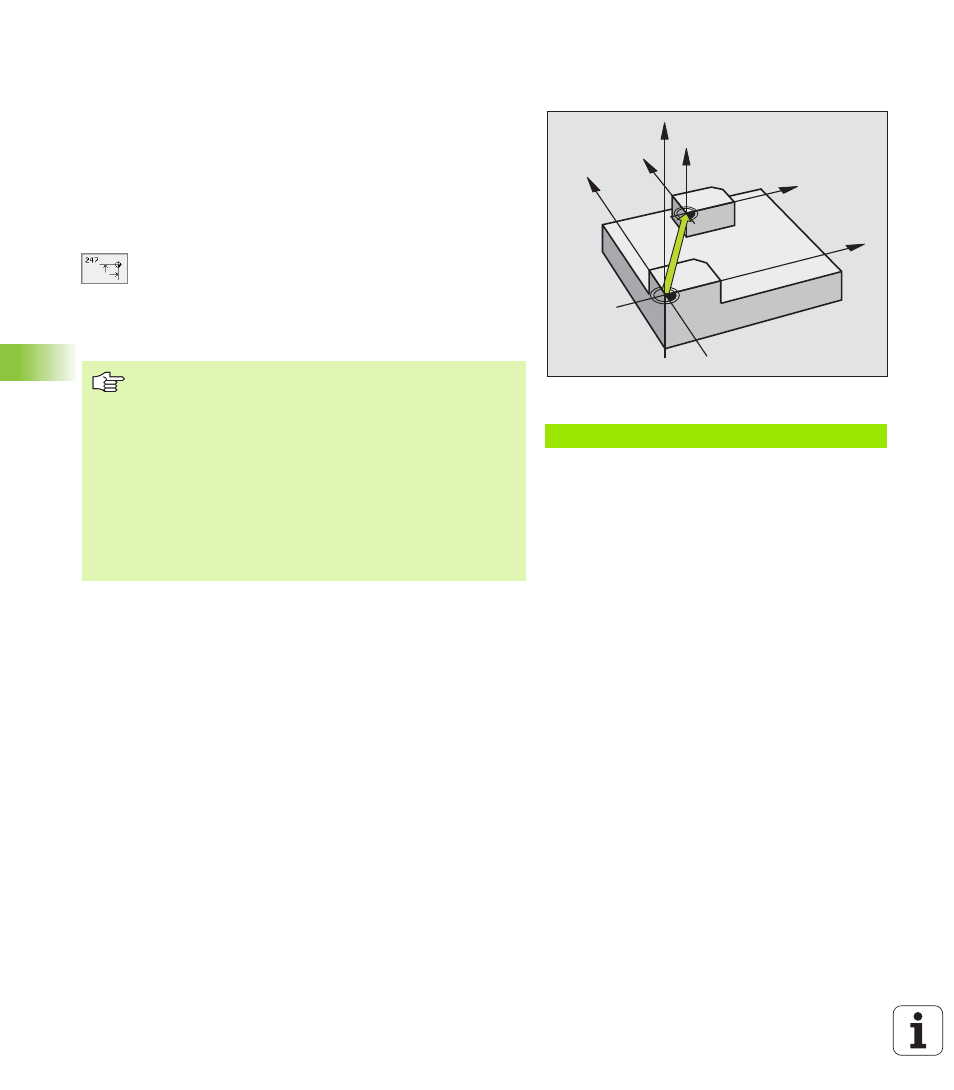

Con il ciclo IMPOSTAZIONE ORIGINE è possibile attivare come nuovo
punto di riferimento un'origine definita nella tabella origini.
Attivazione
Dopo che si è definito un ciclo IMPOSTAZIONE ORIGINI tutte le
immissioni di coordinate e spostamenti dell'origine (assoluti ed
incrementali) saranno riferiti alla nuova origine. E' possibile anche
impostare origini per assi rotanti.
U U U U Numero origine? : introdurre il numero dell'origine
nella tabella origini
Annullamento
Mediante la funzione ausiliaria M104 si riattiva l'ultima origine
impostata in modalità manuale.
Esempio: Blocchi NC
N13 G247 Q339=4 *
Z
Z
X
X
Y
Y
Il TNC imposta l'origine solamente negli assi attivi nella
tabella origini. Un asse non presente nel TNC, ma
visualizzato come colonna nella tabella origini provoca un
messaggio d'errore.
Il ciclo G247 interpreta i valori memorizzati nella tabella
origini sempre come coordinate riferite all'origine della
macchina. Il parametro macchina 7475 non ha in tal caso
alcun effetto.
Utilizzando il ciclo G247 è possibile entrare in un
programma con la funzione "Lettura blocchi"
Nel modo operativo Test PGM, il ciclo 247 non è attivo.
