368 11 Test del programma ed esecuzione del programma
1
1
.1 Gr
afica

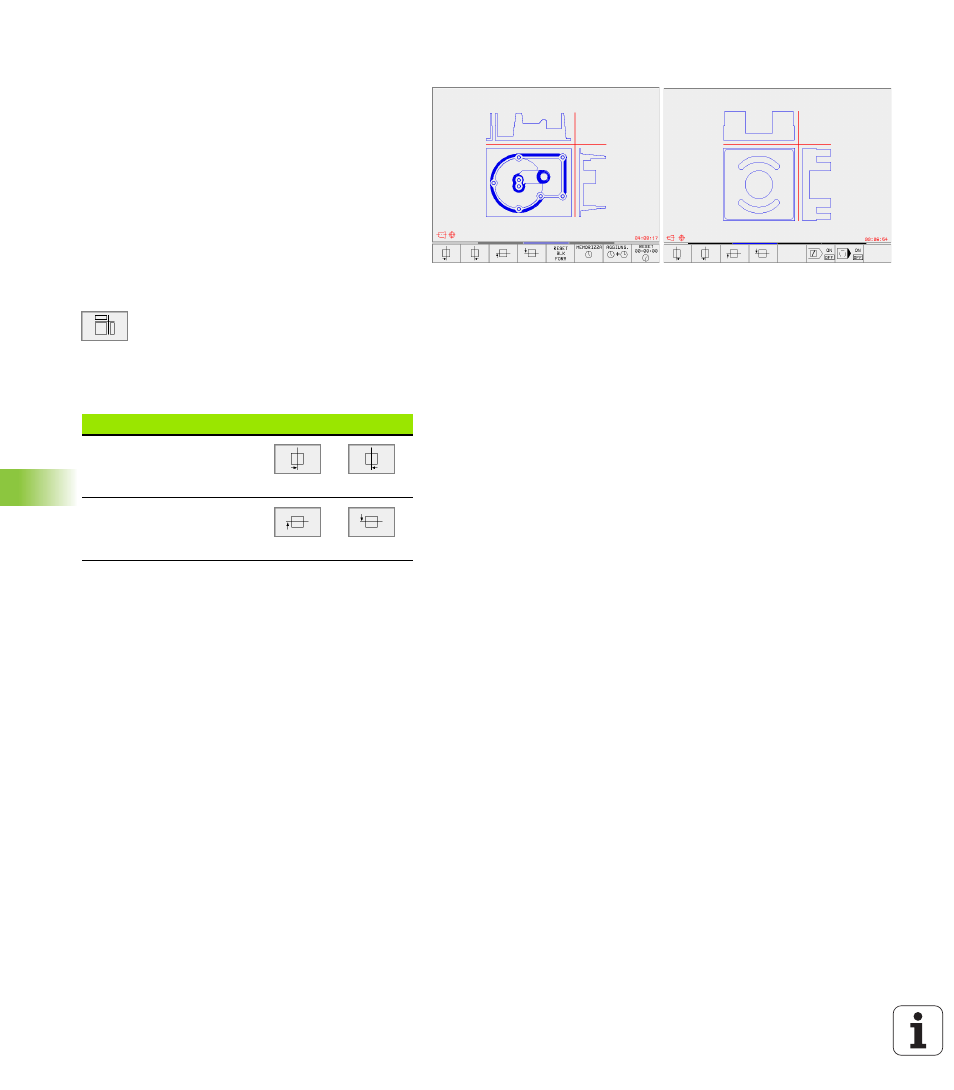

Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall'alto
su 2 sezioni, simile ad un disegno tecnico. Un
simbolo in basso a sinistra della grafica indica se la
rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo
DIN 6, parte 1 (selezionabile tramite MP7310).
Nella rappresentazione su 3 piani sono disponibili
delle funzioni per l'ingrandimento di un dettaglio
(non sul TNC 410),vedere "Ingrandimento di
dettagli", pag. 369.
Inoltre è possibile spostare mediante softkey il piano
di sezione:
U U U U Selezionare mediante softkey la
rappresentazione su 3 piani
U U U U Commutare il livello softkey, finché
il TNC non visualizzerà i seguenti
softkey:
La posizione della sezione viene visualizzata durante
lo spostamento.
Coordinate della sezione (non sul TNC 410)
Il TNC visualizza nella finestra grafica in basso le
coordinate della sezione, riferite all'origine del
pezzo. Potranno essere visualizzate solo le
coordinate nel piano di lavoro. Questa funzione
viene attivata con il parametro macchina 7310.
Funzione Softkey
Spostamento di una
sezione verticale a destra
o a sinistra
Spostamento di una
sezione orizzontale verso
l'alto o verso il basso
