HEIDENHAIN TNC 410 ISO Programming Manuale d'uso
Pagina 252
226
8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e
U
U
U
U

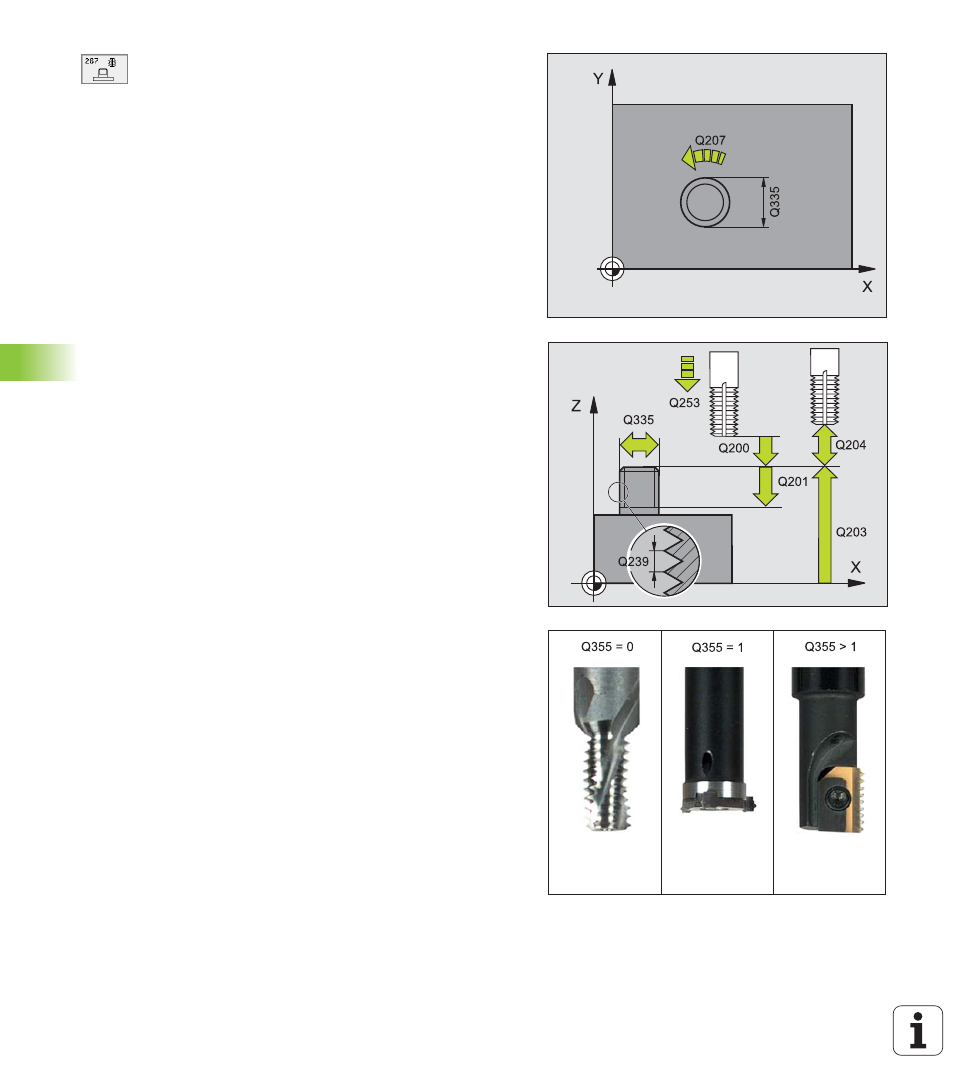

DIAMETRO NOMINALE
Q335: diametro nominale della
filettatura
U
U
U
U
PASSO DELLA FILETTATURA
Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = Filettatura sinistrorsa
U
U
U
U
PROFONDITA' DELLA FILETTATURA
Q201 (in valore
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
U
U
U
U
RIPRESA
Q355: numero dei filetti di cui viene spostato
l'utensile, vedere figura a destra in basso,
0 = linea elicoidale di 360° fino alla profondità di
filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo
U
U
U
U
AVANZ. AVVICINAMENTO
Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
U
U
U
U
TIPO DI FRESATURA
Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
