HEIDENHAIN TNC 410, TNC 426, TNC 430 327
9.6 Esempi di pr
ogr
ammazione

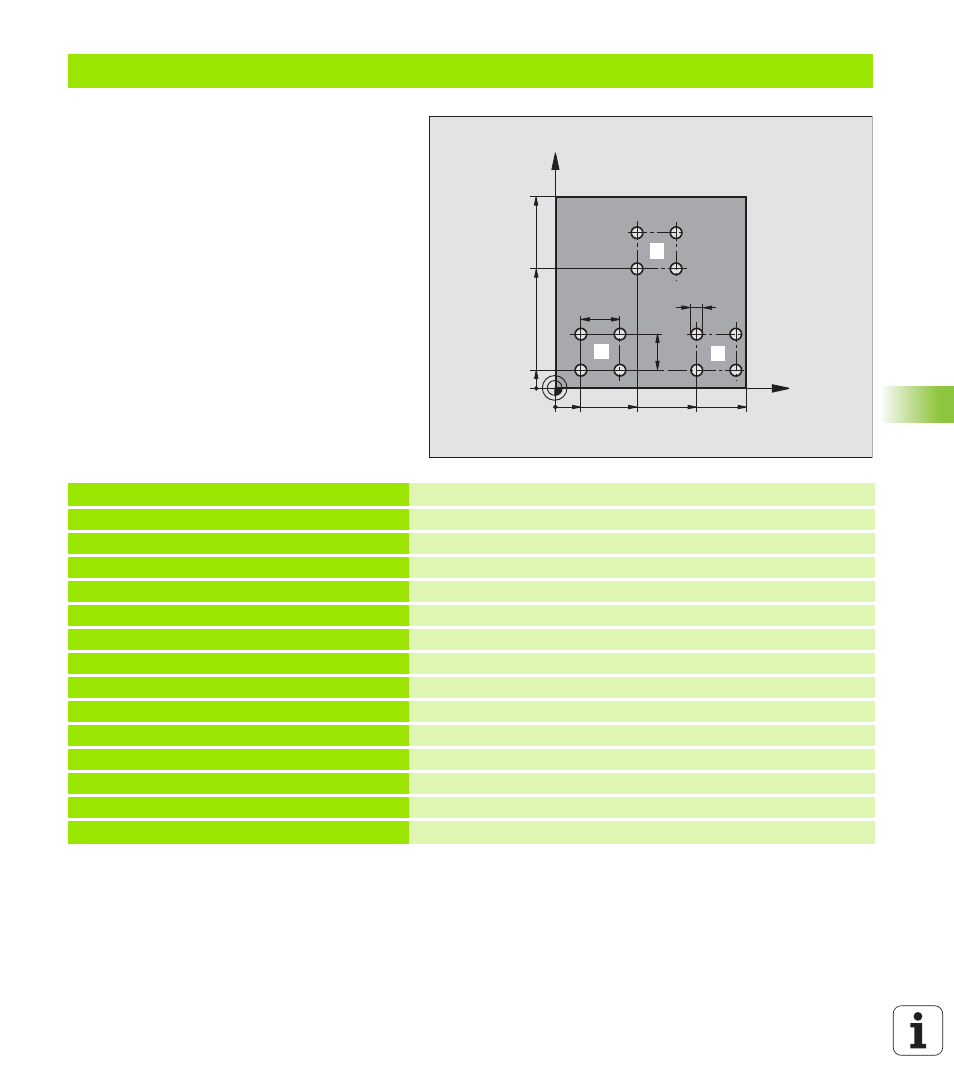

Esempio: Gruppi di fori
Esecuzione del programma
n Posizionamento sui gruppi di fori nel programma
principale
n Chiamata gruppo di fori (sottoprogramma 1)
n Una sola programmazione del gruppo di fori nel
sottoprogramma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 * Definizione utensile
N40 T1 G17 S5000 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 G200 Definizione del ciclo "Foratura"
Q200=2 Distanza di sicurezza
Q201=-30 Profondità
Q206=150 Avanzamento
Q202=5 Profondità di accostamento
Q210=0 Tempo attesa sopra
Q203=0 Misurazione del bordo superiore del pezzo
Q204=2 2. Distanza di sicurezza
Q211=0 * Tempo attesa sotto
X
Y
15
60
100
100
75
10
45
20
20
5
1 1
1 2
1 3
