HEIDENHAIN TNC 410, TNC 426, TNC 430 257
8.5 Cicli per la definizione di sag
o
me di punti

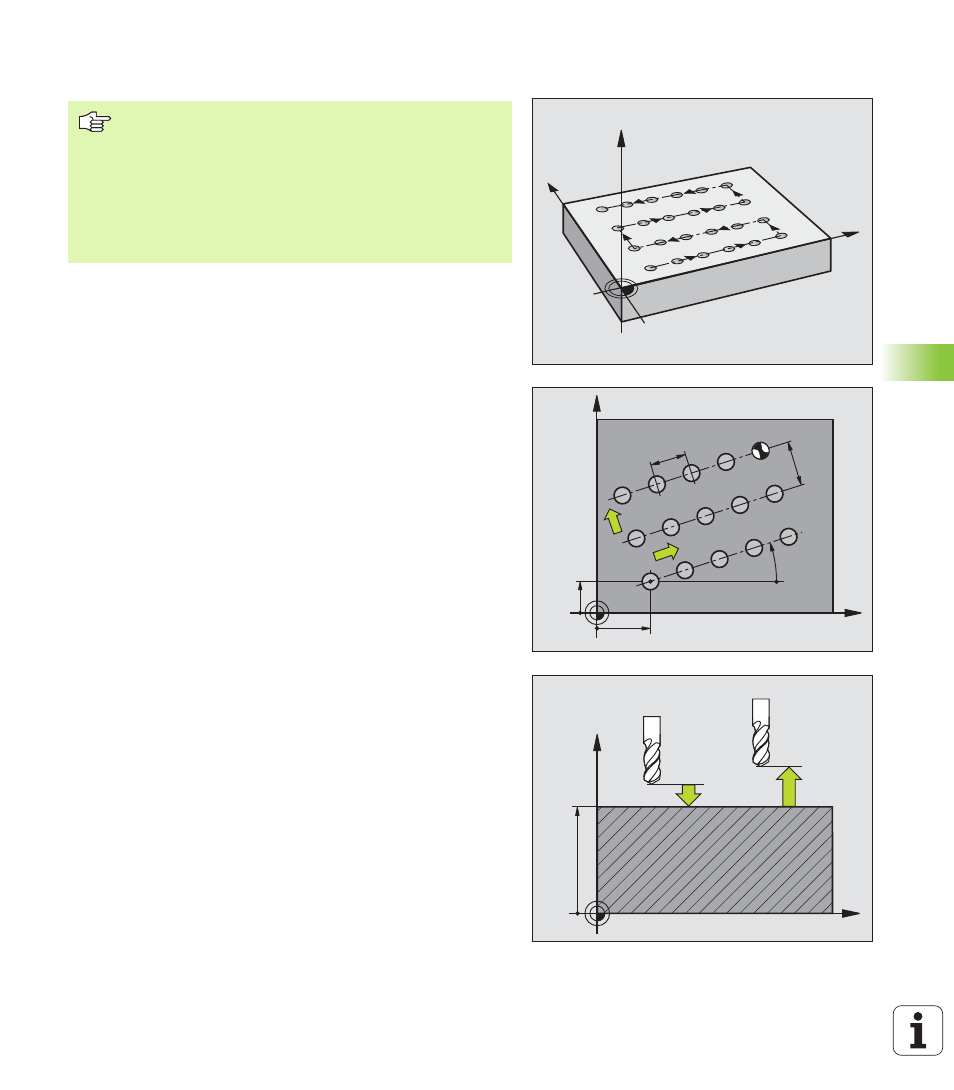

SAGOMA DI PUNTI SU LINEE (Ciclo G221)
1 Il TNC porta l'utensile dalla posizione attuale sul punto di partenza
della prima lavorazione
Sequenza:
n
2. DISTANZA DI SICUREZZA (asse del mandrino)
n Posizionamento sul punto di partenza del piano di lavoro
n Posizionamento alla distanza di sicurezza sopra la superficie del
pezzo (asse mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l'utensile nella direzione
positiva dell'asse principale sul punto di partenza della lavorazione
successiva; l'utensile si trova alla DISTANZA DI SICUREZZA
(oppure alla 2ª distanza di sicurezza
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni sulla prima linea; l'utensile si trova sull'ultimo punto
della prima linea
5 Il TNC sposta quindi l'utensile sull'ultimo punto della seconda linea
ed esegue la lavorazione
6 Da lì il TNC sposta l'utensile in direzione negativa dell'asse
principale sul punto di partenza della lavorazione successiva
7 Questi passi (6) si ripetono fino alla conclusione di tutte le
lavorazioni della seconda linea
8 Il TNC sposta quindi l'utensile sul punto di partenza della linea
successiva
9 Con un movimento alternato verranno lavorate tutte le altre linee
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Da osservare prima della programmazione
Il ciclo 221 è DEF attivo, cioè chiama automaticamente
l'ultimo ciclo di lavorazione definito!
Wenn Sie einen der Bearbeitungszyklen G200 bis G209,
G212 bis G215 und G262 bis G267 mit Zyklus G221
kombinieren, wirken der Sicherheits-Abstand, die
Werkstück-Oberfläche und der 2. Sicherheits-Abstand aus
Zyklus G221.
