8 Programmazione: Cicli
8.8 Cicli di spianat
u
ra
U
U
U
U
PUNTO DI PARTENZA 1º ASSE
Q225 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse principale del piano di lavoro
U
U
U
U
PUNTO DI PARTENZA 2º ASSE
Q226 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse secondario del piano di lavoro
U
U
U
U
PUNTO DI PARTENZA 3º ASSE
Q227 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse mandrino
U
U
U
U
2º PUNTO 1º ASSE
Q228 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse principale del piano di lavoro
U
U
U
U
2º PUNTO 2º ASSE
Q229 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse secondario del piano di lavoro
U
U
U
U
2º PUNTO 3º ASSE
Q230 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse del mandrino
U
U
U
U
3º PUNTO 1º ASSE
Q231 (in valore assoluto):
coordinata del punto
3
nell'asse principale del piano di
lavoro
U
U
U
U
3º PUNTO 2º ASSE
Q232 (in valore assoluto):
coordinata del punto
3
nell'asse secondario del piano
di lavoro
U
U
U
U
3º PUNTO 3º ASSE
Q233 (in valore assoluto):
coordinata del punto
3
nell'asse del mandrino
U
U
U
U
4º PUNTO 1º ASSE
Q234 (in valore assoluto):
coordinata del punto
4
nell'asse principale del piano di
lavoro
U
U
U
U
4º PUNTO 2º ASSE
Q235 (in valore assoluto):
coordinata del punto
4
nell'asse secondario del piano
di lavoro
U
U
U
U
4º PUNTO 3º ASSE
Q236 (in valore assoluto):
coordinata del punto
4
nell'asse del mandrino
U
U
U
U
NUMERO DEI TAGLI
Q240: numero di linee di cui il TNC
deve spostare l'utensile tra i punti
1
e
4
, e tra i punti
2
e
3
U
U
U
U
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min. Il TNC esegue il primo taglio a velocità dimezzata
rispetto a quella programmata.
Esempio: Blocchi NC
N72 G231 Q225=+0 Q226=+5 Q227=-2
Q228=+100 Q229=+15 Q230=+5 Q231=+15
Q232=+125 Q233=+25 Q234=+15 Q235=+125
Q236=+25 Q240=40 Q207=500 *

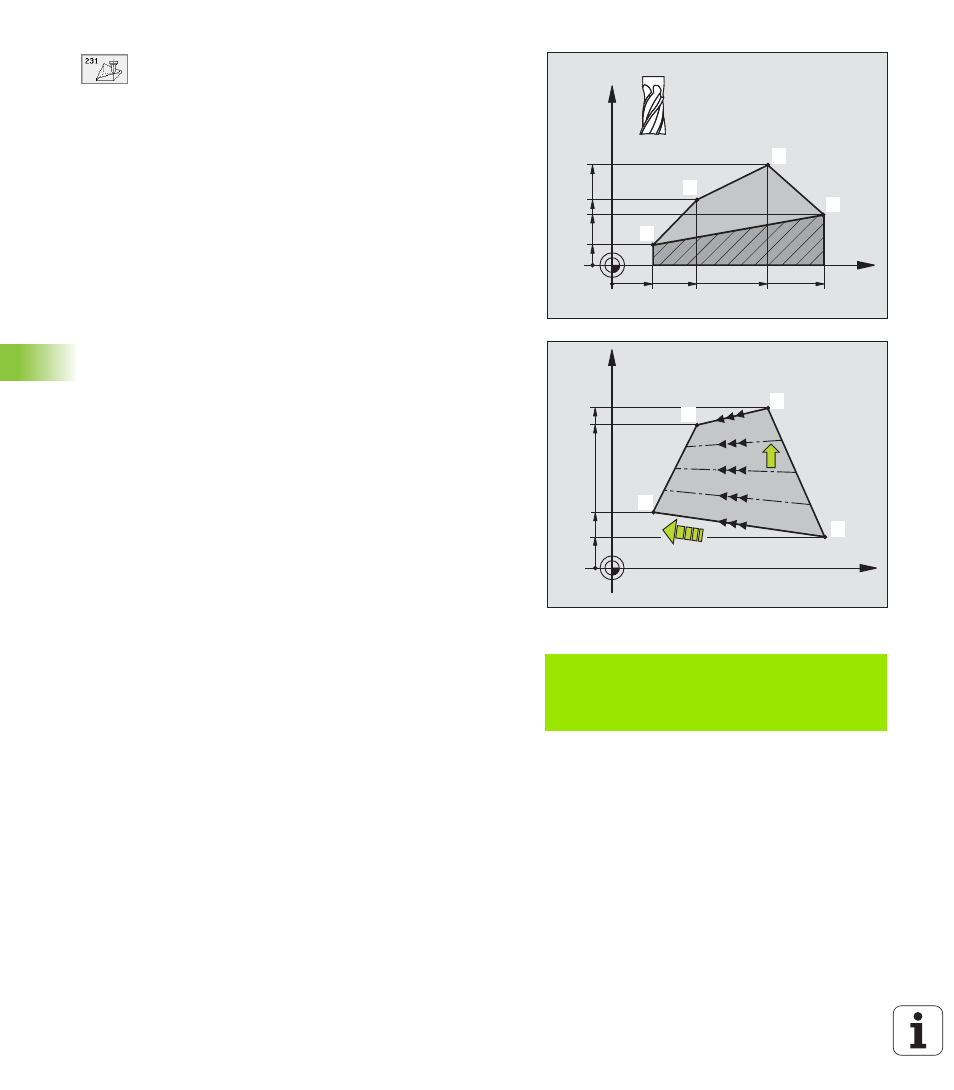

X
