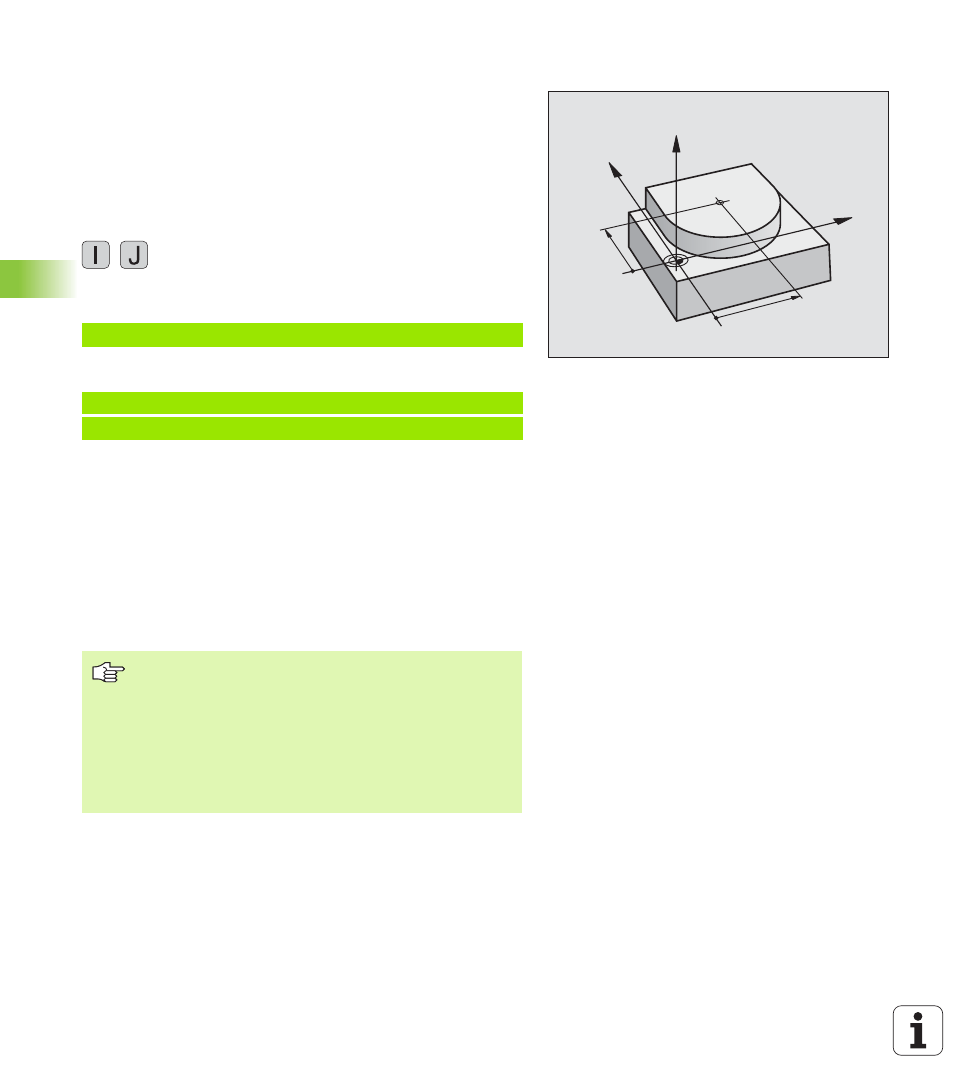

Centro del cerchio I, J
Per le traiettorie circolari che vengono programmate con le funzioni
G02, G03 o G05 occorre definire il centro del cerchio. A tale scopo
n introdurre le coordinate cartesiane del centro del cerchio, o
n confermare l'ultima posizione programmata, oppure
n
confermare le coordinate con il tasto „CONFERMA DELLA
POSIZIONE REALE“.
Programmazione
U U U U Inserire le coordinate per il centro del cerchio oppure
per confermare l'ultima posizione programmata:
inserire G29
Esempi di blocchi NC
oppure
Le righe di programma N10 e N11 non si riferiscono alla figura di fianco
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione di
un altro centro di cerchio. Il centro di cerchio può essere inserito anche
per gli assi supplementari U, V e W.
Inserire un valore incrementale per il centro del cerchio I, J
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all'ultima posizione dell'utensile
programmata.
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Con I e J si definisce una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo per le
coordinate polari.
Volendo definire gli assi paralleli quale polo premere per
primo il tasto I (J) sulla tastiera ASCII e successivamente
il tasto arancione del relativo asse parallelo.
CC
Z
Y
X
I
J
