1.5 Accessori: Sistemi di tastatura
3D e Volantini elettronici
HEIDENHAIN
Sistemi di tastatura 3D
Con i vari sistemi di tastatura 3D HEIDENHAIN si possono:
n Allineare automaticamente i pezzi
n
Impostare gli indici di riferimento in modo rapido e preciso
n Eseguire misurazioni sul pezzo durante l'esecuzione del programma
n Digitalizzare profili 3D (opzione)
n Misurare e controllare gli utensili

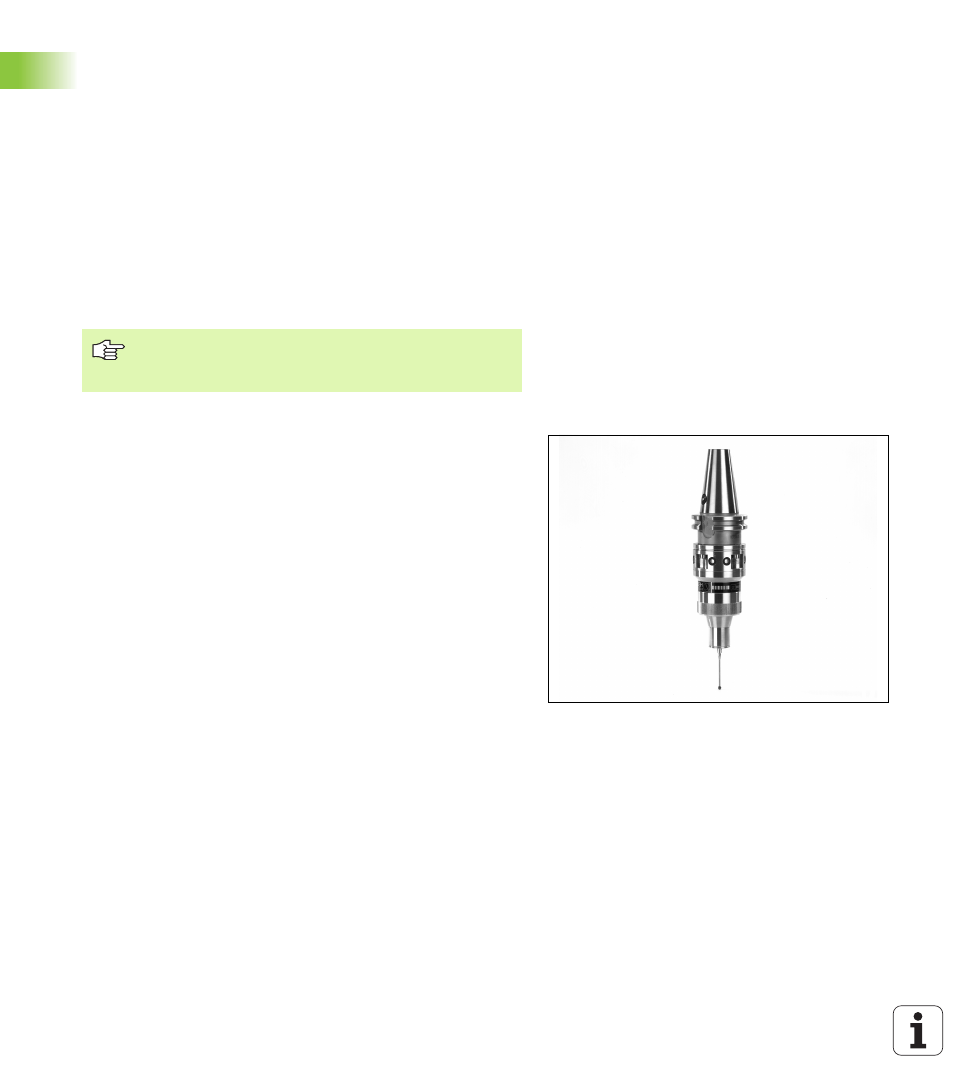

Sistemi di tastatura digitale TS 220, TS 630 e TS 632
Questi sistemi di tastatura sono particolarmente adatti per
l'allineamento automatico dei pezzi, per l'impostazione degli indici di
riferimento e per le misurazioni sui pezzi e per la digitalizzazione. Il
TS 220 trasmette i segnali via cavo e rappresenta una soluzione
economica per digitalizzazioni non frequenti.
Per le macchine dotate di cambio si addicono in modo particolare i
sistemi di tastatura TS 630 e TS 632 che trasmettono i segnali tramite
raggi infrarossi senza necessità di cavi.
Principio di funzionamento: nei sistemi di tastatura digitali
HEIDENHAIN un sensore ottico, non soggetto ad usura, registra la
deflessione del tastatore. Il segnale generato attiva la memorizzazione
del valore reale della posizione attuale del tastatore.
Nella digitalizzazione il TNC genera dai valori rilevati un programma con
blocchi lineari in formato HEIDENHAIN. Questo programma potrà
essere ulteriormente elaborato su un PC con il software di
elaborazione SUSA, per calcolare p.es. altre forme d'utensili, altri raggi
d'utensile o forme positive/negative. Quando la sfera del tastatore è
identica al raggio della fresa, questi programmi sono direttamente
eseguibili.
Tutte le funzioni di tastatura sono descritte in un manuale
separato. Per richiedere questo Manuale rivolgersi
eventualmente alla HEIDENHAIN, N. codice: 329.203 xx.
