306 8 Programmazione: Cicli
8.9 I cicli per la CONVER
SIONE DI COORDINA
TE

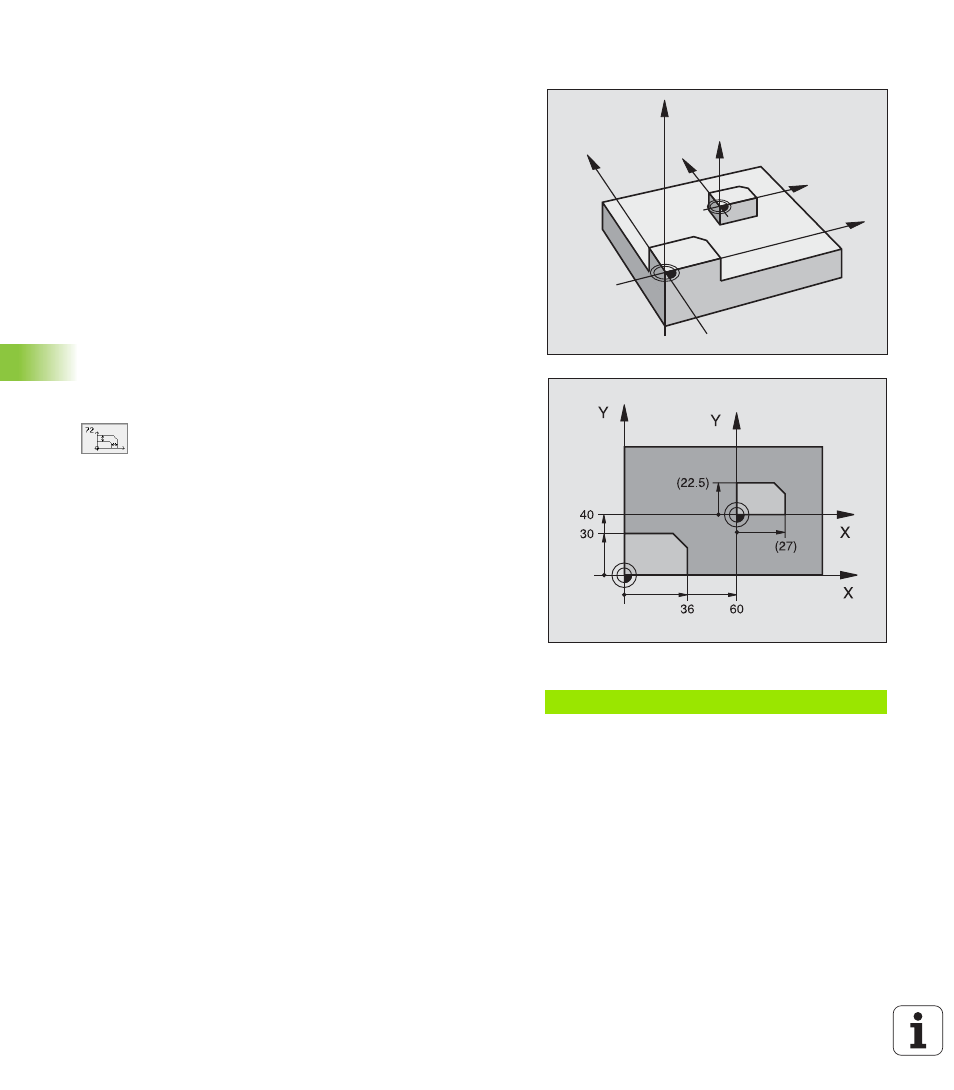

FATTORE DI SCALA (Ciclo G72)
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, p. es., di fattori di
restringimento o di sovrametallo.
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo INTRODUZIONE MANUALE
DATI. Il TNC visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
Il fattore di scala è attivo
n nel piano di lavoro o contemporaneamente per tutti e tre gli assi di
coordinate (in funzione del parametro macchina 7410)
n per tutte le quote nei cicli
n anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
U U U U Fattore? : inserire il fattore F; il TNC moltiplica
coordinate e raggi con questo fattore F (come
descritto in "Attivazione")
Ingrandimento:F maggiore di 1 fino a 99,999 999
Riduzione:F minore di 1 fino a 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE DI SCALA inserendo il fattore 1 per
l'asse in questione
Esempio: Blocchi NC
N72 G72 F0,750000 *
Z
Z
X
X
Y
Y
