HEIDENHAIN TNC 410, TNC 426, TNC 430 315
8.1
0 Cicli speciali
Esempio: Chiamata di programmi
Da un programma deve essere chiamato il programma 50 mediante un
richiamo di ciclo.

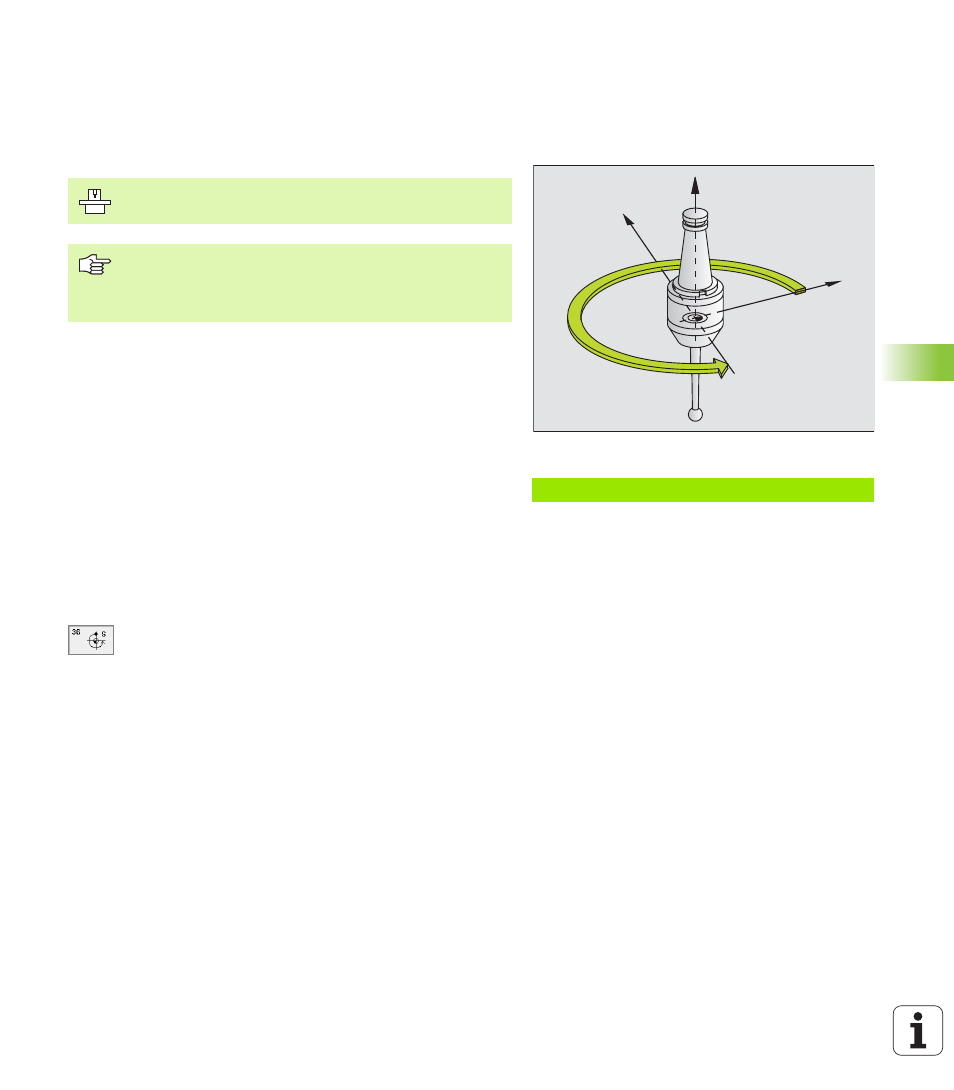

ORIENTAMENTO DEL MANDRINO (Ciclo G36)
Il TNC può comandare il mandrino principale di una macchina utensile
e ruotarlo in una posizione definita da un angolo.
L'orientamento del mandrino è necessario p.es.
n
per i sistemi di cambio utensile che richiedono una determinata
posizione per il cambio dell'utensile
n
per l'allineamento della finestra di trasmissione e di ricezione del
sistema di tastatura 3D con trasmissione a raggi infrarossi
Attivazione
Il posizionamento sulla posizione angolare definita nel ciclo viene
attivato dal TNC mediante la programmazione della funzione M19 o
M20 (a seconda del modello di macchina)
Programmando M19 o M20 senza previa definizione del ciclo 13, il
TNC posiziona il mandrino su un valore angolare definito nell+apposito
parametro macchina (vedere Manuale della macchina).
U U U U ANGOLO DI ORIENTAMENTO : inserire l'angolo riferito
all'asse di riferimento dell'angolo del piano di lavoro
Campo di immissione: da 0 a 360°
Risoluzione di inserimento 0,001°
Esempio: Blocchi NC
N76 G36 S25*
X
Y
Z
La macchina e il TNC devono essere predisposti dal
Costruttore.
Nei cicli di lavorazione 202, 204 e 209 il ciclo 13 viene
impiegato internamente. Nel programma NC, tenere
presente che dopo uno dei suddetti cicli di lavorazione sarà
event. necessario riprogrammare il ciclo 13.
