HEIDENHAIN TNC 410, TNC 426, TNC 430 243
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

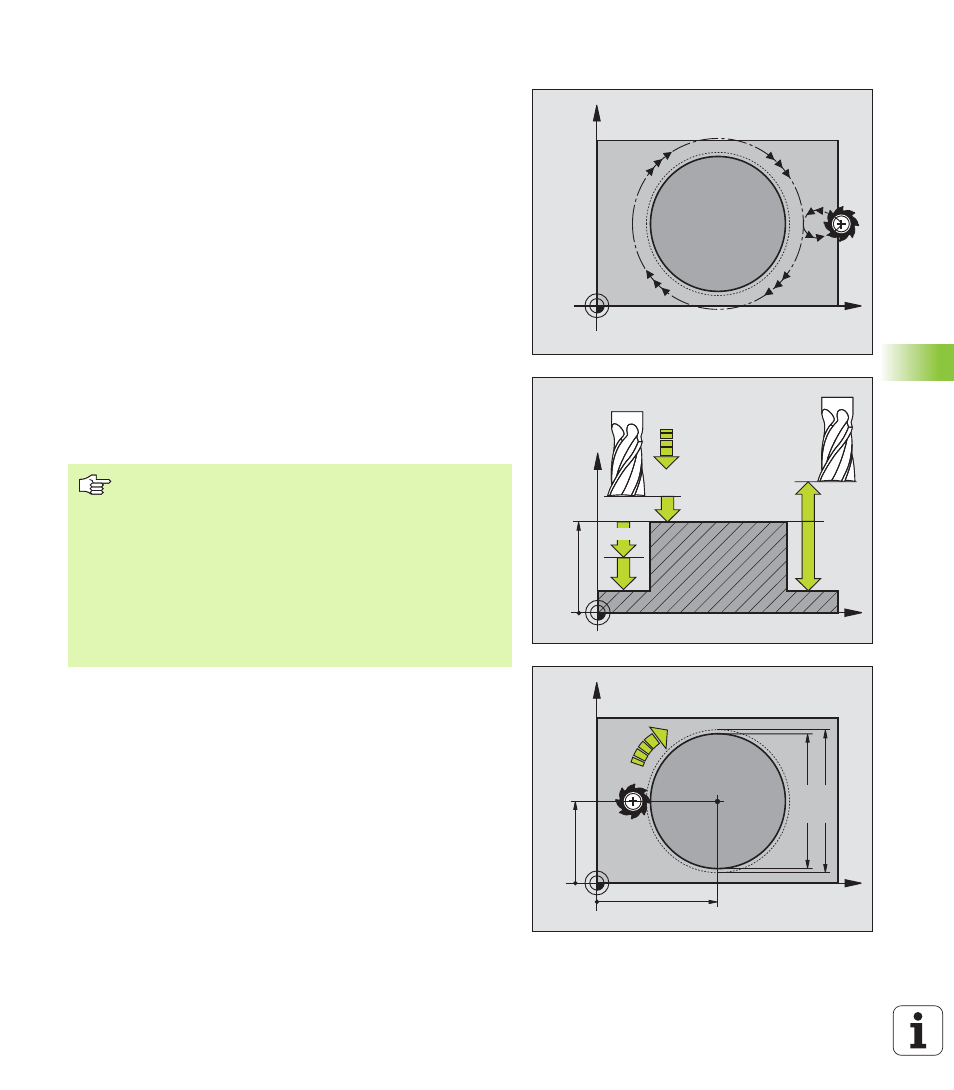

FINITURA DI ISOLE CIRCOLARI (Ciclo G215)
1 Il TNC porta l'utensile automaticamente nell'asse del mandrino alla
DISTANZA DI SICUREZZA oppure, se programmato, alla
2ª DISTANZA DI SICUREZZA e successivamente al centro
dell'isola
2 Dal centro dell'isola l'utensile si porta nel piano di lavoro al punto di
partenza della lavorazione. Il punto di partenza si trova a destra
dell'isola, spostato di circa 3,5 volte il raggio dell'utensile
3 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO IN PROFONDITA' alla prima PROFONDITA' DI
ACCOSTAMENTO
4 Successivamente l'utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l'utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
PROFONDITA' programmata
7 Alla fine del ciclo il TNC porta l'utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2ª DISTANZA DI SICUREZZA
e successivamente al centro della tasca (posizione finale =
posizione iniziale)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Da osservare prima della programmazione
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile e nel piano di lavoro.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Se si desidera rifinire l'isola dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844), inserire per
l'AVANZAMENTO IN PROFONDITA' Inserire per
l'AVANZAMENTO IN PROFONDITA' un valore piccolo.
